1. Producto de Señales
Un modelo de señal de gran utilidad es el producto de dos sinusoides, usada en difusión radial conocida como Modulación de Amplitud (AM).
2. Ejemplo – Espectro de Producto de sinusoides
Referencia: McClellan ejemplo 3.2 p75
Realice el espectro de frecuencias para una señal resultado del producto de dos sinusoides con frecuencias 1/2 Hz y 5 Hz.
x(t) = \cos (\pi t) \sin(10 \pi t)3. Desarrollo Analítico
Lo primero es convertir x(t) usando la fórmula de Euler:
x(t) = \Big( \frac{e^{j \pi t} +e^{-j \pi t}}{2} \Big)\Big( \frac{e^{j 10 \pi t} - e^{-j 10 \pi t}}{2j} \Big) = \frac{1}{4}e^{-j \pi /2}e^{j 11 \pi t} + \frac{1}{4}e^{-j \pi /2}e^{j 9 \pi t} + \frac{1}{4}e^{j \pi /2}e^{-j 9 \pi t} + \frac{1}{4}e^{j \pi /2}e^{-j 11 \pi t} = \frac{1}{2}\cos (11 \pi t - pi/2) +\frac{1}{2}\cos(9 \pi t - \pi/2)Se observa que para el espectro de frecuencias se tienen 4 componentes, que las frecuencias originales de 5 Hz y 1/2 Hz ya no se muestran en el espectro
La gráfica de domino en tiempo con los componentes individuales es:
4. Algoritmo en Python
El algoritmo para el ejercicio reutiliza las funciones descritas en la sección anterior para el espectro de frecuencias. Por lo que éste caso es una aplicación del concepto.
El resultado del algoritmo es:
x(t): cos(pi*t)*cos(10*pi*t)
x_senales:
senal: cos(pi*t)*cos(10*pi*t)
euler: exp(11*I*pi*t)/4 + exp(9*I*pi*t)/4 + exp(-9*I*pi*t)/4 + exp(-11*I*pi*t)/4
x_expand:
cos(9*pi*t)/2 + cos(11*pi*t)/2
x_espectro:
freq : [-5.5 -4.5 4.5 5.5]
ampl : [1/4 1/4 1/4 1/4]
fase : [0 0 0 0]
etiq : ['1/4' '1/4' '1/4' '1/4']
Instrucciones e Python
# ejemplo 3.2 p75 Espectro de dos lados
# telg1034 DSP fiec-espol edelros@espol.edu.ec
import numpy as np
import matplotlib.pyplot as plt
import sympy as sym
import telg1034 as dsp
# variables
from telg1034 import t,A,w,f,p,pi,DosPi,I,equivalentes
# INGRESO
x0 = 0
x1 = sym.cos(pi*t)
x2 = sym.cos(10*pi*t)
x = x1*x2
# PROCEDIMIENTO
x_senales = dsp.x_list_term_Add(x)
x_conteo = len(x_senales)
Xe_senales = dsp.cos_to_euler_one_term(x_senales)
Xe_espectro = dsp.cos_spectrum_list(x_senales)
x_senales en términos cos simplificados
Xe_conteo = len(Xe_senales)
x_senales_simple = []
x_expand = sym.S.Zero
for i in range(Xe_conteo):
unaSenal = Xe_senales[i]
Xe_to_cos = unaSenal.rewrite(sym.cos)
x_expand = x_expand + Xe_to_cos
# SALIDA
print('x(t):',x)
print('x_senales: ')
for i in range(x_conteo):
print('senal: ',x_senales[i])
print(' euler:',Xe_senales[i])
print('x_expand: ')
print(' ',x_expand)
print('x_espectro:')
for unparam in Xe_espectro:
print(unparam,':',Xe_espectro[unparam])

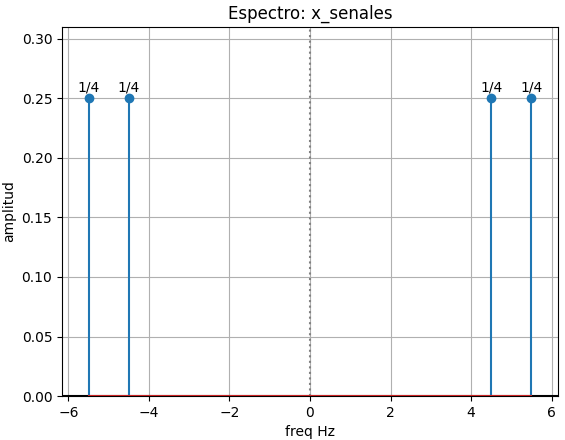

5. Gráfica de espectro de frecuencias
Instrucciones adicionales para la gráfica de espectro son las mismas que en la sección anterior
# GRAFICAS de espectro de frecuencias ---------
freq = Xe_espectro['freq']
magnitud = Xe_espectro['ampl']
etiqueta = Xe_espectro['etiq']
mag_max = float(max(magnitud))
freq_max = float(max(freq))
# grafica
graf_dx = 0.12
fig_espectro = plt.figure()
graf_fasor = fig_espectro.add_subplot()
# grafica magnitud
graf_fasor.set_xlim([-freq_max*(1+graf_dx),freq_max*(1+graf_dx)])
graf_fasor.set_ylim([0,mag_max*(1+graf_dx*2)])
graf_fasor.axhline(0,color='black')
graf_fasor.axvline(0,linestyle='dotted',color='grey')
graf_fasor.stem(freq,magnitud)
# etiquetas de fasor
for k in range(0,len(freq),1):
texto = etiqueta[k]
x_text = freq[k]
y_text = magnitud[k]
plt.annotate(texto,xy=(x_text,y_text), xytext=(0,5),
textcoords='offset points',ha='center')
graf_fasor.grid()
graf_fasor.set_xlabel('freq Hz')
graf_fasor.set_ylabel('amplitud')
graf_fasor.set_title('Espectro: x_senales')
#plt.show()

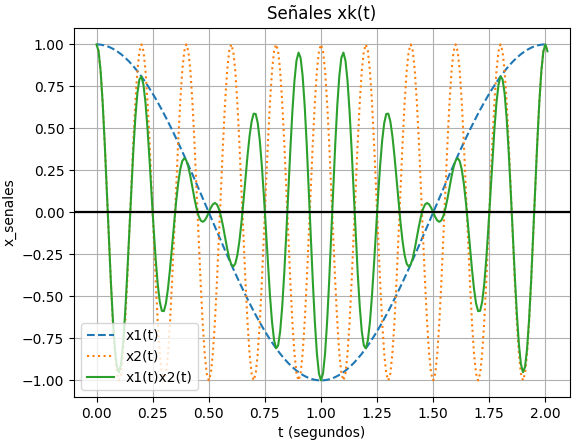

La gráfica de tiempo, permite observar el efecto del producto se señales.
Se reutilizan las instrucciones de la sección 1.3, añadiendo las variantes de estilo de línea para destacar la señal resultante del producto.
En este caso se está usando la lista de frecuencias del espectro de señales, lo que no incluye las frecuencias individuales de cada componente al desaparecer en el resultado las frecuencia originales. por lo que la "envolvente" de menor frecuencia no domina sobre las demás.
Considerar el caso presentado para completar el algoritmo si se requiere mayor precisión.
# GRAFICAR x(t) ---------------------------
# INGRESO
x_senales_graf = [x1,x2,x] # para graficar
x_etiqueta = ['x1(t)','x2(t)','x1(t)x2(t)']
x_tipolinea = ['dashed','dotted','solid']
tramos_T = 20 # tramos por periodo
periodos_graf = 2 # periodos en una grafica
# PROCEDIMIENTO GRAFICA
x_conteo_graf = len(x_senales_graf)
# etiquetas si están vacias
if len(x_etiqueta)==0:
if x_conteo_graf > 1:
for i in range(0,x_conteo_graf-1,1):
x_etiqueta.append('x'+str(i)+'(t)')
x_tipolinea.append('dotted')
x_etiqueta.append('x(t)')
x_tipolinea.append('solid')
[T_min,T_max] = dsp.periodo_minmax(freq)
x_conteo = len(x_senales_graf)
muestras_T = tramos_T + 1
# intervalo de t entre [a,b] en pasos dt
a = 0
b = T_max*periodos_graf
dt = T_min/tramos_T # tamaño de paso,tramo, muestreo
ti = np.arange(a,b+dt,dt)
xi_k = [] # muestras de cada señal x
for unasenal in x_senales_graf:
# x(t) a forma numérica lambda t:
if unasenal.has(t):
xk = sym.lambdify(t,unasenal)
else: # es constante
xk = lambda t: unasenal + 0*t
xki = xk(ti) # evalúa en intervalo
xi_k.append(np.copy(xki))
# graficar
fig_x = plt.figure()
graf_x = fig_x.add_subplot()
for i in range(0,x_conteo_graf,1):
color_i = dsp._graf_lineacolor_i(i)
graf_x.plot(ti,xi_k[i], color=color_i,
linestyle=x_tipolinea[i],
label=x_etiqueta[i])
graf_x.axhline(0,color='black')
graf_x.set_title('Señales xk(t)')
graf_x.set_xlabel('t (segundos)')
graf_x.set_ylabel('x_senales')
graf_x.grid()
graf_x.legend()
plt.show()
6. Modulación de Amplitud y Ancho de Banda
En comunicación por radio difusión se conoce el término Modulación de amplitud AM (amplitude modulation). AM es el proceso de multiplicar una señal sinusoidal de alta frecuencia fc (portadora) con una señal de baja frecuencia como la voz o música (envolvente)
x(t) = envolvente (portadora)
x(t) = v(t) \cos ( 2 \pi f_c t)El concepto de ancho de banda se usa con la representación del espectro de frecuencias de la señal y destaca una de sus características. Para el caso de AM cuyo espectro tiene como frecuencia mas alta (fc + fΔ ) y referenciada a la frecuencia de la portadora fc , se considera importante el grupo de frecuencias positivas en el intervalo entre la mas alta y las mas baja conocidas como ancho de banda o BW (Bandwitdth) de la señal.
(f_c + f_{\Delta})-(f_c - f_{\Delta}) = 2f_{\Delta}6.1 Ejercicio
Referencia: McClellan ejemplo 3.4 p78 y ejercicio 3.3 p80
Realice el espectro de frecuencias para una señal AM con portadora cos(400πt) y envolvente (5+4cos(40 πt)).
La señal envolvente tiene un término DC suficientemente grande que la mantiene en la parte superior (positiva) para todo 't'. El término DC de la envolvente permite simplificar la implementación de un circuito detector de envolvente en el radio-receptor, la envolvente es la voz o música que se quiere escuchar.
Observe que la señal de la portadora es de 200Hz y la envolvente es 20Hz, con una relación 1/10. En el espectro de frecuencia, la mas alta es 220 Hz y la mas baja es 180 Hz, la frecuencia central o portadora es 200 Hz. El ancho de banda es (220-180) = 40 Hz. que es la frecuencia de la envolvente.
6.2 Algoritmo con Python
A partir del algoritmo del producto de señales, se añade el cálculo de las frecuencia máxima y mínima de x(t).
# ancho de banda
freq = Xe_espectro['freq']
freq_max = float(max(freq))
freq_min = float(min(freq[freq>0])) # freq positivas [freq>0]
freq_centro = (freq_max+freq_min)/2
BW = freq_max-freq_mincon lo que se obtiene como resultado
x(t): (4*cos(40*pi*t) + 5)*cos(400*pi*t)
x_senales:
senal: 5*cos(400*pi*t)
euler: 5*exp(400*I*pi*t)/2 + 5*exp(-400*I*pi*t)/2
senal: 4*cos(40*pi*t)*cos(400*pi*t)
euler: exp(440*I*pi*t) + exp(360*I*pi*t) + exp(-360*I*pi*t) + exp(-440*I*pi*t)
x_expand:
2*cos(360*pi*t) + 5*cos(400*pi*t) + 2*cos(440*pi*t)
freq_min: 180.0
freq_centro: 200.0
freq_max: 220.0
ancho de banda BW: 40.0
x_espectro:
freq : [-220. -200. -180. 180. 200. 220.]
ampl : [1 5/2 1 1 5/2 1]
fase : [0 0 0 0 0 0]
etiq : ['1' '5/2' '1' '1' '5/2' '1']con gráficas de espectro de frecuencia y x(t)
.
Algoritmo en Python con gráficas
# ejemplo 3.4 p78 Modulación de Amplitud (AM) o Amplitud Modulada
# telg1034 DSP fiec-espol edelros@espol.edu.ec
import numpy as np
import matplotlib.pyplot as plt
import sympy as sym
import telg1034 as dsp
# variables
from telg1034 import t,A,w,f,p,pi,DosPi,I,equivalentes
# INGRESO
x1 = 5+4*sym.cos(40*pi*t)
x2 = sym.cos(400*pi*t)
x = x1*x2
# PROCEDIMIENTO
x_senales = dsp.x_list_term_Add(x)
x_conteo = len(x_senales)
Xe_senales = dsp.cos_to_euler_one_term(x_senales)
Xe_espectro = dsp.cos_spectrum_list(x_senales)
x_senales en términos cos simplificados
Xe_conteo = len(Xe_senales)
x_senales_simple = []
x_expand = sym.S.Zero
for i in range(Xe_conteo):
unaSenal = Xe_senales[i]
Xe_to_cos = unaSenal.rewrite(sym.cos)
x_expand = x_expand + Xe_to_cos
# ancho de banda
freq = Xe_espectro['freq']
freq_max = float(max(freq))
freq_min = float(min(freq[freq>0])) # freq positivas [freq>0]
freq_centro = (freq_max+freq_min)/2
BW = freq_max-freq_min
# SALIDA
print('x(t):',x)
print('x_senales: ')
for i in range(x_conteo):
print('senal: ',x_senales[i])
print(' euler:',Xe_senales[i])
print('x_expand: ')
print(' ',x_expand)
print(' freq_min:',freq_min)
print('freq_centro:',freq_centro)
print(' freq_max:',freq_max)
print('ancho de banda BW:',BW)
print('x_espectro:')
for unparam in Xe_espectro:
print(unparam,':',Xe_espectro[unparam])
# GRAFICAS de espectro de frecuencias ---------
freq = Xe_espectro['freq']
magnitud = Xe_espectro['ampl']
etiqueta = Xe_espectro['etiq']
mag_max = float(max(magnitud))
freq_max = float(max(freq))
# grafica
graf_dx = 0.12
fig_espectro = plt.figure()
graf_fasor = fig_espectro.add_subplot()
# grafica magnitud
graf_fasor.set_xlim([-freq_max*(1+graf_dx),freq_max*(1+graf_dx)])
graf_fasor.set_ylim([0,mag_max*(1+graf_dx*2)])
graf_fasor.axhline(0,color='black')
graf_fasor.axvline(0,linestyle='dotted',color='grey')
graf_fasor.stem(freq,magnitud)
# etiquetas de fasor
for k in range(0,len(freq),1):
texto = etiqueta[k]
x_text = freq[k]
y_text = magnitud[k]
plt.annotate(texto,xy=(x_text,y_text), xytext=(0,5),
textcoords='offset points',ha='center')
graf_fasor.grid()
graf_fasor.set_xlabel('freq Hz')
graf_fasor.set_ylabel('amplitud')
graf_fasor.set_title('Espectro: x_senales')
#plt.show()
# GRAFICAR x(t) ---------------------------
# INGRESO
x_senales_graf = [x1,x2,x_expand] # para graficar
x_etiqueta = ['x1(t)','x2(t)','x(t)']
x_tipolinea = ['dashed','dotted','solid']
tramos_T = 20 # tramos por periodo
periodos_graf = 4 # periodos en una grafica
# PROCEDIMIENTO GRAFICA
x_conteo_graf = len(x_senales_graf)
# etiquetas si están vacias
if len(x_etiqueta)==0:
if x_conteo_graf > 1:
for i in range(0,x_conteo_graf-1,1):
x_etiqueta.append('x'+str(i)+'(t)')
x_tipolinea.append('dotted')
x_etiqueta.append('x(t)')
x_tipolinea.append('solid')
[T_min,T_max] = dsp.periodo_minmax(freq)
x_conteo = len(x_senales_graf)
muestras_T = tramos_T + 1
# intervalo de t entre [a,b] en pasos dt
a = 0
b = T_max*periodos_graf
dt = T_min/tramos_T # tamaño de paso,tramo, muestreo
ti = np.arange(a,b+dt,dt)
xi_k = [] # muestras de cada señal x
for unasenal in x_senales_graf:
# x(t) a forma numérica lambda t:
if unasenal.has(t):
xk = sym.lambdify(t,unasenal)
else: # es constante
xk = lambda t: unasenal + 0*t
xki = xk(ti) # evalúa en intervalo
xi_k.append(np.copy(xki))
# graficar
fig_x = plt.figure()
graf_x = fig_x.add_subplot()
for i in range(0,x_conteo_graf,1):
color_i = dsp._graf_lineacolor_i(i)
graf_x.plot(ti,xi_k[i], color=color_i,
linestyle=x_tipolinea[i],
label=x_etiqueta[i])
graf_x.axhline(0,color='black')
graf_x.set_title('Señales xk(t)')
graf_x.set_xlabel('t (segundos)')
graf_x.set_ylabel('x_senales')
graf_x.grid()
graf_x.legend()
plt.show()
