1. Espectro de una suma de sinusoides
Referencia: McClellan 3.1 p70
El método mas general para construir nuevas señales a partir de sinusoides es la combinación lineal, donde una señal se compone de la suma de una constante y N sinusoides, cada una con diferente frecuencia, amplitud y fase.
x(t) = A_0 + \sum_{k =1}^{N} A_k \cos ( 2 \pi f_k t + \varphi_k)que como exponenciales complejos
x(t) = X_0 + \sum_{k =1}^{N} \Re \Big\{ X_k e^{ j 2 \pi f_k t } \Big\} X_k = A_k e^{ \varphi_k }donde X0 = A0 corresponde al componente de una constante real.
La fórmula inversa de Euler permite escribir la señal x(t) como:
x(t) = X_0 + \sum_{k =1}^{N} \Re \Big\{ \frac{X_k}{2} e^{ j 2 \pi f_k t} + \frac{X_k^*}{2} e^{ -j 2 \pi f_k t} \Big\}2. Ejercicio - Espectro de dos lados
Referencia: McClellan ejemplo 3.1 p71
Determine el espectro de la siguiente señal.
x(t) = 10 + 14 \cos(200 \pi t - \pi/3) + 8 cos(500 \pi t + \pi/2)3. Desarrollo analítico
La expresión se separa en los componentes de cada término de la suma
x_1(t) = 10 x_2(t) = 14 \cos(200 \pi t - \pi/3) x_3(t) = 8 cos(500 \pi t + \pi/2)se escribe cada término en su forma exponencial
x_1(t) = 10 e^{j0t} = 10 x_2(t) = 7 e^{- j \pi/3} e^{j2\pi(100) t} + 7 e^{j \pi/3} e^{-j 2 \pi (100) t} x_3(t) = 4 e^{- j \pi/2} e^{j 2\pi(250) t} + 4 e^{j \pi/2} e^{-j 2 \pi (250) t}Para la gráfica de espectro de señal se requiere frecuencia, amplitud y fasor, que pueden construir con los parámetros de cada señal usando la función dsp.cos_args_one_term(señal).
El resultado del algoritmo para el ejercicio es:
x_senales:
senal: 10
euler: 10
senal: -8*sin(500*pi*t)
euler: 4*I*exp(500*I*pi*t) - 4*I*exp(-500*I*pi*t)
senal: 14*sin(200*pi*t + pi/6)
euler: 7*exp(-I*pi/3)*exp(200*I*pi*t) + 7*exp(I*pi/3)*exp(-200*I*pi*t)
x_espectro:
freq : [-250. -100. 0. 100. 250.]
ampl : [4 7 10 7 4]
fase : [-pi/2 pi/3 0 -pi/3 pi/2]
etiq : ['4$ e^j(- \\frac{\\pi}{2})
4. Algoritmo con Python
4.1 Señal suma de términos
Para este ejercicio, la señal es una suma de varios componentes: constantes y senoidales.
# INGRESO
x0 = 10
x1 = 14*sym.cos(200*pi*t - pi/3)
x2 = 8*sym.cos(500*pi*t + pi/2)
x = x0 + x1 + x2Para simplificar el análisis como en los ejercicios anteriores se separan los términos de la suma en una lista x_senales, al revisar si x es una suma x.is_Add:
# Revisa expresión x(t)
x = sym.sympify(x) # expresión a sympy, por si es constante
x = sym.expand(x) # simplific parentesis (A + 3)*(cos(2*pi*f*t +w))
if x.is_Add: # separa términos suma
x_senales = list(x.args)
else:
x_senales = [x]Una señal de la x_senales se convierte al formato Euler con las instrucciones
Xj = unasenal.rewrite(sym.exp) # Xj con forma Euler
Xj = sym.expand(Xj)Por ejemplo, si se usa x1(t), el resultado es la amplitud por la expresión Euler,
>>> x1
14*sin(200*pi*t + pi/6)
>>> x1.rewrite(sym.exp)
-7*I*(-exp(I*(-200*pi*t - pi/6)) + exp(I*(200*pi*t + pi/6)))para disponer de términos suma, se simplifica la expresión con:
>>> sym.expand(x1.rewrite(sym.exp))
-7*I*exp(I*pi/6)*exp(200*I*pi*t) + 7*I*exp(-I*pi/6)*exp(-200*I*pi*t)
>>>Si se aplican las instrucciones dadas a cada señal en x_senales, se obtiene X_senales:
x_senales:
senal: 10
euler: 10
senal: -8*sin(500*pi*t)
euler: 4*I*exp(500*I*pi*t) - 4*I*exp(-500*I*pi*t)
senal: 14*sin(200*pi*t + pi/6)
euler: 7*exp(-I*pi/3)*exp(200*I*pi*t) + 7*exp(I*pi/3)*exp(-200*I*pi*t)Sympy simplifica automáticamente e(j π/2) como I y e(-j π/2) como -I
Las instrucciones en Python quedan como:
# ejemplo 3.1 p71 x_senales a formato_euler
# telg1034 DSP fiec-espol edelros@espol.edu.ec
import numpy as np
import matplotlib.pyplot as plt
import sympy as sym
import telg1034 as dsp
# variables
from telg1034 import t,A,w,f,p,pi,DosPi,I,equivalentes
# INGRESO
x0 = 10
x1 = 14*sym.cos(200*pi*t - pi/3)
x2 = 8*sym.cos(500*pi*t + pi/2)
x = x0 + x1 + x2
# PROCEDIMIENTO
# Revisa expresión x(t)
x = sym.sympify(x) # expresión a sympy, por si es constante
x = sym.expand(x) # simplific parentesis (A + 3)*(cos(2*pi*f*t +w))
if x.is_Add: # separa términos suma
x_senales = list(x.args)
else:
x_senales = [x]
# Analiza x_senales
x_conteo = len(x_senales)
X_senales = []
for i in range(0,x_conteo,1):
unasenal = x_senales[i]
unasenal = sym.sympify(unasenal) # expresión a sympy, por si es constante
cond1 = unasenal.has(t)
cond2 = unasenal.has(sym.cos) or unasenal.has(sym.sin)
if cond1 and cond2: # tiene variable t y es senoidal
if unasenal.has(sym.sin): # evita sin()
unasenal = unasenal.rewrite(sym.cos)
Xj = unasenal.rewrite(sym.exp) # Xj con forma Euler
Xj = sym.expand(Xj)
else: # es una constante
Xj = unasenal
X_senales.append(Xj)
# SALIDA
print('x_senales: ')
for i in range(x_conteo):
print('senal: ',x_senales[i])
print(' euler:',X_senales[i])
4.2. Espectro de frecuencia de dos lados
Para realizar la gráfica de espectro de frecuencias, se requiere obtener las listas de frecuencia, amplitud, fase y etiquetas en un diccionario con las listas de valores correspondientes. La creación de la gráfica se simplifica al usar agrupar las instrucciones en una función denominada cos_spectrum_list(x_senales), para obtener los resultados según lo indicado.
Los argumentos de los términos Euler se interpretan como frecuencia, amplitud y fase, se crea euler_args_one_term(X) a partir de lo realizado para la función coseno. Considerando que para la fase es el factor multiplicador con exp() sin variable t, puede ajustarse si aparece un factor con I, o puede considerar el signo en -I.
También, los procedimientos para convertir las señales a la forma Euler, se convierten en funciones de un solo término, cos_to_euler_one_term(x_senales), verificando que cada uno sea SinSumas. En caso de tener sumas se muestra un mensaje que indica los componentes de x_senales que requieran corregirse.
El resultado del algoritmo para el ejercicio es:
x_senales:
senal: 10
euler: 10
senal: -8*sin(500*pi*t)
euler: 4*I*exp(500*I*pi*t) - 4*I*exp(-500*I*pi*t)
senal: 14*sin(200*pi*t + pi/6)
euler: 7*exp(-I*pi/3)*exp(200*I*pi*t) + 7*exp(I*pi/3)*exp(-200*I*pi*t)
x_espectro:
freq : [-250. -100. 0. 100. 250.]
ampl : [4 7 10 7 4]
fase : [-pi/2 pi/3 0 -pi/3 pi/2]
etiq : ['4$ e^j(- \\frac{\\pi}{2})Instrucciones en Python
# ejemplo 3.1 p71 x_senales a formato_euler
# telg1034 DSP fiec-espol edelros@espol.edu.ec
import numpy as np
import matplotlib.pyplot as plt
import sympy as sym
import telg1034 as dsp
# variables
from telg1034 import t,A,w,f,p,pi,DosPi,I,equivalentes
# INGRESO
x0 = 10
x1 = 14*sym.cos(200*pi*t - pi/3)
x2 = 8*sym.cos(500*pi*t + pi/2)
x = x0 + x1 + x2
# PROCEDIMIENTO
def x_list_term_Add(x):
''' x(t) separa términos como suma de componentes,
simplifica paréntesis
'''
x = sym.sympify(x) # expresión a sympy, por si es constante
x = sym.expand(x) # simplifica paréntesis (A + 3)*(cos(2*pi*f*t +w))
if x.is_Add: # separa términos suma
x_senales = list(x.args)
else:
x_senales = [x]
return(x_senales)
def cos_to_euler_one_term(x_senales):
''' convierte lista x_senales a la forma Euler
entregando la lista X_senales de cada señal en forma Euler
'''
x_conteo = len(x_senales)
X_senales = []
SinSumas = True # Analizar un solo cos o sin
SinSumas_cual = []
for i in range(0,x_conteo,1):
unasenal = x_senales[i]
unasenal = sym.sympify(unasenal) # expresión a sympy, por si es constante
if unasenal.is_Add:
SinSumas = False
cond1 = unasenal.has(t)
cond2 = unasenal.has(sym.cos) or unasenal.has(sym.sin)
if cond1 and cond2 and SinSumas: # tiene variable t y es senoidal
if unasenal.has(sym.sin): # evita sin()
unasenal = unasenal.rewrite(sym.cos)
Xj = unasenal.rewrite(sym.exp) # Xj con forma Euler
Xj = sym.expand(Xj)
else: # es una constante
Xj = unasenal
if not(SinSumas):
SinSumas_cual.append(i)
X_senales.append(Xj)
if SinSumas == False:
SinSumas_conteo = len(SinSumas_cual)
msg ='x_senales tiene '+str(SinSumas_conteo)+'suma de terminos,'
msg = msg + 'usar solo un término de la forma:'
msg = msg + '\n A*cos(w*t+p) o también A*sin(w*t+p) ... \n'
print('cos_to_euler_one_term:',x,msg)
for i in SinSumas_cual:
print(' revisar: ',x_senales[i])
return(X_senales)
def cos_spectrum_list(x_senales):
'''dado una lista de señales de un solo término,
se obtiene la lista de frecuencias, amplitudes y etiquetas
para crear la gráfica de espectro de frecuencias
'''
# Analiza x_senales
x_conteo = len(x_senales)
x_freq_spectr = [] ; x_ampl_spectr = []
x_etiq_spectr = [] ; x_fase_spectr = []
for i in range(0,x_conteo,1):
unasenal = x_senales[i]
X_senal = unasenal.rewrite(sym.exp)
X_senal = sym.expand(X_senal)
if X_senal.is_Add:
X_senales = X_senal.args
else:
X_senales = [X_senal]
for un_X in X_senales:
parametro = euler_args_one_term(un_X)
freq_k = float(parametro['freq_Hz'])
ampl_k = parametro['amplitud']
fase_k = parametro['fase']
x_freq_spectr.append(freq_k)
x_ampl_spectr.append(ampl_k)
x_fase_spectr.append(fase_k)
texto = '$' + sym.latex(ampl_k)+'$'
if fase_k!=sym.S.Zero:
texto = texto+f'$ e^j('+sym.latex(fase_k)+')$'
x_etiq_spectr.append(texto)
# ordenar por freq_Hz
x_freq_spectr = np.array(x_freq_spectr)
x_ampl_spectr = np.array(x_ampl_spectr)
x_etiq_spectr = np.array(x_etiq_spectr)
x_fase_spectr = np.array(x_fase_spectr)
orden = np.argsort(x_freq_spectr)
x_espectro = {'freq':x_freq_spectr[orden],
'ampl':x_ampl_spectr[orden],
'fase':x_fase_spectr[orden],
'etiq':x_etiq_spectr[orden],}
return(x_espectro)
def euler_args_one_term(X):
''' versión 1. Amplitud, frecuencia en Hz y rad, fase de exp()
referenciado a un término coseno.
Entrega diccionario con 'amplitud', 'freq_Hz','freq_rad','fase','periodo'.
'''
parametro={} # parámetros en diccionario
amplitud = sym.S.One ; T = sym.S.Zero ; fase = sym.S.Zero
freq_Hz = sym.S.Zero ; freq_rad = sym.S.Zero
X = sym.sympify(X) # expresión a sympy, por si es constante
X = sym.expand(X) # expresión con al menos una suma
SinSumas = True # Analizar un solo exp()
if X.is_Add:
SinSumas = False
if SinSumas: # un solo termino: amplitud*exp(Iw*t+I*p)
#X = sym.powsimp(X)
partes = X.args
if len(partes)==0: # amplitud es una constante.
amplitud = X # no tiene args
for unaparte in partes:
cond1 = unaparte.has(sym.exp)
cond2 = unaparte.has(t)
if cond1 and cond2: # exp(I*w*t+I*p)
argumento_exp = sym.expand(unaparte.args[0]/I)
[freq_Hz,freq_rad,fase_k] = dsp._cos_arg_freqfase(argumento_exp)
fase = fase + fase_k
if cond1 and not(cond2): # exp(p*I)
argumento_exp = sym.expand(unaparte.args[0]/I)
fase = fase+argumento_exp
if not(cond1) and not(cond2): # amplitud
if not(unaparte.has(I)):
amplitud = amplitud*unaparte
else: # amplitud*I o -amplitud*i
amplitud = sym.expand(amplitud*unaparte/I)
fase = fase + pi/2
if amplitud<0:
amplitud = abs(amplitud)
fase = fase - pi
if not(cond1) and cond2: # I*w*t+I*p
argumento_exp = sym.expand(unaparte/I)
[freq_Hz,freq_rad,fase] = dsp._cos_arg_freqfase(argumento_exp)
# amplitud, revisión numérica
if amplitud.is_Number:
if amplitud<0: # amplitud con signo positivo
amplitud = np.abs(amplitud)
fase = fase + sym.pi
if isinstance(amplitud,sym.Float):
amplitud = float(amplitud)
if isinstance(amplitud,sym.Integer):
amplitud = int(amplitud)
# mantiene forma racional (a/b) de amplitud
# periodo T
if freq_Hz != sym.S.Zero:
T = 1/freq_Hz
else: # es una constante
T = sym.S.NaN
if not(X.has(t)): # es una constante
amplitud = X
# parametro fasor y fasor_complex
fasor = amplitud*sym.exp(I*fase)
fasor_complex = sym.expand(fasor,complex=True).evalf()
parametro['amplitud'] = amplitud
parametro['freq_Hz'] = freq_Hz
parametro['freq_rad'] = freq_rad
parametro['fase'] = fase
parametro['periodo'] = T
parametro['fasor'] = fasor
parametro['fasor_complex'] = fasor_complex
if SinSumas == False:
msg ='x(t) tiene suma de terminos, usar solo un término de la forma:'
msg = msg + '\n A*exp(I*(w*t+p)) o también A*exp(-I*(w*t+p)) ... \n'
print('euler_args_one_term:',x,msg)
return(parametro)
# operaciones con señal x(t)
x_senales = x_list_term_Add(x)
x_conteo = len(x_senales)
X_senales = cos_to_euler_one_term(x_senales)
X_espectro = cos_spectrum_list(x_senales)
# SALIDA
print('x_senales: ')
for i in range(x_conteo):
print('senal: ',x_senales[i])
print(' euler:',X_senales[i])
print('x_espectro:')
for unparam in X_espectro:
print(unparam,':',X_espectro[unparam])

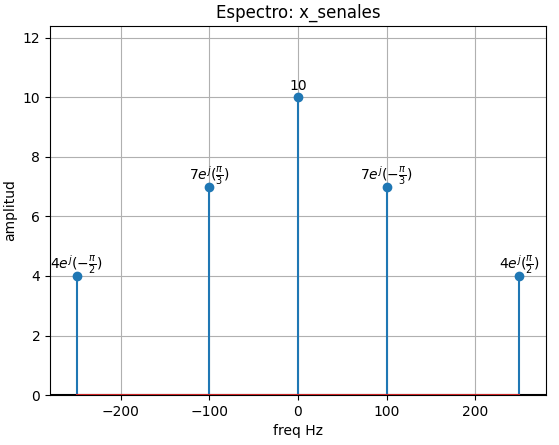

5. Gráfica de espectro de frecuencias
La gráfica de espectro de frecuencias se obtiene con los datos de x_espectro realizado en el bloque anterior. Se incorpora cada fasor por frecuencia como las etiquetas creada por la función cos_spectrum_list(x_senales).
Instrucciones adicionales para la gráfica
# GRAFICAS de espectro de frecuencias ---------
freq = X_espectro['freq']
magnitud = X_espectro['ampl']
etiqueta = X_espectro['etiq']
mag_max = float(max(magnitud))
freq_max = float(max(freq))
# grafica
graf_dx = 0.12
fig_espectro = plt.figure()
graf_fasor = fig_espectro.add_subplot()
# grafica magnitud
graf_fasor.set_xlim([-freq_max*(1+graf_dx),freq_max*(1+graf_dx)])
graf_fasor.set_ylim([0,mag_max*(1+graf_dx*2)])
graf_fasor.axhline(0,color='black')
graf_fasor.axvline(0,linestyle='dotted',color='grey')
graf_fasor.stem(freq,magnitud)
# etiquetas de fasor
for k in range(0,len(freq),1):
texto = etiqueta[k]
x_text = freq[k]
y_text = magnitud[k]
plt.annotate(texto,xy=(x_text,y_text), xytext=(0,5),
textcoords='offset points',ha='center')
graf_fasor.grid()
graf_fasor.set_xlabel('freq Hz')
graf_fasor.set_ylabel('amplitud')
graf_fasor.set_title('Espectro: x_senales')
plt.show()
