Ejercicio: 1Eva2016TII_T4 LTI DT Sistema 2do orden
literal a. Ecuación de diferencias de coeficientes constantes

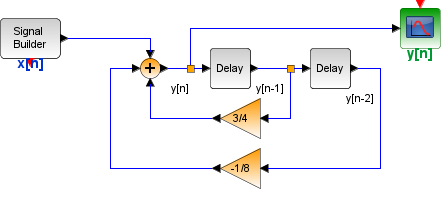

Al diagrama del ejercicio se añaden las referencias de y[n], y[n-1] y y[n-2] de acuerdo a los bloques de retraso (delay) para escribir la expresión:
y[n] = x[n] + \frac{3}{4} y[n-1] - \frac{1}{8} y[n-2] y[n] - \frac{3}{4} y[n-1] + \frac{1}{8} y[n-2] = x[n]Para usar los operadores 'E' y encontrar el polinomio característico, dado que el sistema es LTI - DT, se puede desplazar 2 unidades:
y[n+2] - \frac{3}{4} y[n+1] + \frac{1}{8} y[n] = x[n+2]La expresión usando notación de operadores 'E' es:
\Big[ E^2 - \frac{3}{4} E + \frac{1}{8} \Big] y[n] = E^2 x[n]donde el numerador P[E] = E2
y el denominador Q[E] = E2 - (3/4)E +(1/8)
literal b. Respuesta a impulso
A partir de la notación de operadores 'E', se busca los modos característicos en el polinomio del denominador Q(E). También se expresa como y[n] como resultado de entrada cero x[n]=0
Q[E] = E^2 - \frac{3}{4} E + \frac{1}{8} \gamma^2 - \frac{3}{4} \gamma + \frac{1}{8} = 0usando la fórmula o el algoritmo se busca las raíces del polinomio Q(E):
(\gamma - \frac{1}{4})(\gamma - \frac{1}{2}) = 0 \gamma_1 = \frac{1}{4} ; \gamma_2 = \frac{1}{2}Siendo raíces reales y no repetidas, la respuesta del sistema tiene la forma:
y_c[n] = c_1 \Big( \frac{1}{4} \Big) ^n +c_2 \Big( \frac{1}{2} \Big) ^nse convierte a la forma:
h[n] =\frac{b_n}{a_n} \delta [n] + y_c[n] \mu [n] h[n] = \Bigg[ c_1 \Big( \frac{1}{4} \Big) ^n +c_2 \Big( \frac{1}{2} \Big) ^n \Bigg] \mu [n]Para encontrar los coeficientes c1 y c2, se requieren dos valores iniciales. En el literal a se indica que el sistema es causal, en consecuencia "No es posible obtener una salida antes que se aplique la entrada" y tenemos que: y[-1] = 0; y[-2] = 0.
La ecuación original de y[n] para respuesta a impulso tiene entrada x[n]=δ[t]
y[n] = \frac{3}{4} y[n-1] - \frac{1}{8} y[n-2] + x[n] y[n] = \frac{3}{4} y[n-1] - \frac{1}{8} y[n-2] + \delta [n]donde el impulso tiene valor de 1 solo en n=0, haciendo equivalente h[n] equivale a y[n] , entonces:
h[n] = \delta [n] + \frac{3}{4} h[n-1] - \frac{1}{8} h[n-2]n = 0
h[0] = \delta [0] + \frac{3}{4} h[-1] - \frac{1}{8} h[-2] h[0] = \delta [0] + \frac{3}{4} (0) - \frac{1}{8} (0) = 1n=1
h[1] = \delta [1] + \frac{3}{4} h[0] - \frac{1}{8} h[-1] h[1] = (0) + \frac{3}{4} (1) - \frac{1}{8} (0) = \frac{3}{4}con lo que es posible encontrar c1 y c2,
h[0] = 1 = c_1 \Big( \frac{1}{4} \Big) ^0 \mu [0] + c_2 \Big( \frac{1}{2} \Big) ^0 \mu (0) c_1 + c_2 = 1 h[1] = \frac{3}{4} = c_1 \Big( \frac{1}{4} \Big) ^1 \mu [1] + c_2 \Big( \frac{1}{2} \Big) ^1 \mu (1) \frac{1}{4} c_1 + \frac{1}{2} c_2 = \frac{3}{4}resolviendo:
c_1 = -1 c_2 = 2 h[n] = - \Big( \frac{1}{4} \Big) ^n \mu [n] + 2 \Big( \frac{1}{2} \Big) ^n \mu [n] h[n] = \Bigg[ 2 \Big( \frac{1}{2} \Big) ^n - \Big( \frac{1}{4} \Big) ^n \Bigg] \mu [n]
Observaciones:
Las raíces características o frecuencias naturales del sistema se encuentran dentro del círculo de radio unitario. El sistema es asintóticamente estable, que implica que es BIBO estable.
h[n] no es de la forma k δ[n], por lo que el sistema global es con memoria.
La forma de respuesta al impulso se vuelve evidente que el sistema es IIR.
Algoritmo en Python
Usando el algoritmo de LTID – Respuesta impulso. Ejercicio con Python:
respuesta entrada cero:
raices: [0.5 0.25]
Matriz:
[[ 4. 16.]
[ 2. 4.]]
Ci: [ 0. -0.]
y_0:
0
respuesta impulso:
Bh: [1. 0.75]
Matriz:
[[1. 1. ]
[0.5 0.25]]
Ch: [ 2. -1.]
n>=0, hn:
n n
- 0.25 + 2.0⋅0.5
>>> Instrucciones en Python
A partir del algoritmo de Respuesta impulso h[n], se actualiza el bloque de ingreso
# Sistema LTID. Respuesta entrada cero e Impulso
# QE con raices Reales NO repetidas Lathi ejemplo 3.13 pdf271
# QE con raices Reales Repetidas Lathi ejemplo 3.15 p274
# QE con raices Complejas Lathi ejemplo 3.16 p275
# https://blog.espol.edu.ec/algoritmos101/senales/ss-unidades/ss-unidad-6/
import numpy as np
import sympy as sym
import matplotlib.pyplot as plt
# INGRESO
# coeficientes E con grado descendente
QE = [1.0, -3/4, 1/8]
PE = [1., 0., 0.]
# condiciones iniciales ascendente ...,y[-2],y[-1]
inicial = [0, 0.]
muestras = 10 # para grafica
casicero = 1e-6 # casi_cero
# PROCEDIMIENTO
# Respuesta a ENTRADA CERO
# raices, revisa numeros complejos
gamma = np.roots(QE)
revisaImag = np.iscomplex(gamma)
escomplejo = np.sum(revisaImag)
# coeficientes de ecuacion
m_q = len(QE)-1
Ac = np.zeros(shape=(m_q,m_q),dtype=float)
# revisa si parte compleja <casicero
if escomplejo>0:
for i in range(0,m_q,1):
valorimag = np.imag(gamma[i])
if np.abs(valorimag)<casicero:
gamma[i] = float(np.real(gamma[i]))
sumaj = np.sum(np.abs(np.imag(gamma)))
if sumaj <casicero:
print(sumaj)
gamma = np.real(gamma)
escomplejo = 0
# revisa repetidos
unicoscuenta = np.unique(gamma,return_counts=True)
repetidas = np.sum(unicoscuenta[1]-1)
# Determina coeficientes ci de Y[n]
# raices Reales no repetidas
if escomplejo == 0 and repetidas==0:
for i in range(0,m_q,1):
for j in range(0,m_q,1):
Ac[i,j] = gamma[j]**(-m_q+i)
ci = np.linalg.solve(Ac,inicial)
# raices Reales repetidas
if escomplejo == 0 and repetidas > 0:
for i in range(0,m_q,1):
for j in range(0,m_q,1):
Ac[i,j] = ((-m_q+i)**j)*gamma[j]**(-m_q+i)
ci = np.linalg.solve(Ac,inicial)
# raices Complejas
if escomplejo > 0:
g_magnitud = np.absolute(gamma)
g_angulo = np.angle(gamma)
for i in range(0,m_q,1):
k = -(m_q-i)
a = np.cos(np.abs(g_angulo[i])*(k))*(g_magnitud[i]**(k))
b = -np.sin(np.abs(g_angulo[i])*(k))*(g_magnitud[i]**(k))
Ac[i] = [a,b]
Ac = np.array(Ac)
cj = np.linalg.solve(Ac,inicial)
theta = np.arctan(cj[1]/cj[0])
ci = cj[0]/np.cos(theta)
# ecuacion y_0 entrada cero
n = sym.Symbol('n')
y_0 = 0*n
if escomplejo == 0 and repetidas==0:
for i in range(0,m_q,1):
y_0 = y_0 + ci[i]*(gamma[i]**n)
if escomplejo == 0 and repetidas > 0:
for i in range(0,m_q,1):
y_0 = y_0 + ci[i]*(n**i)*(gamma[i]**n)
y_0 = y_0.simplify()
if escomplejo > 0:
y_0 = ci*(g_magnitud[0]**n)*sym.cos(np.abs(g_angulo[i])*n - theta)
# grafica datos entrada0 y0
ki = np.arange(-m_q,muestras,1)
y0i = np.zeros(muestras+m_q)
# valores iniciales
y0i[0:m_q] = inicial[0:m_q]
# evaluación de y0[n]
y0n = sym.lambdify(n,y_0)
y0i[m_q:] = y0n(ki[m_q:])
# Respuesta impulso h[n]
ki = np.arange(-m_q,m_q,1)
hi = np.zeros(m_q, dtype=float)
xi = np.zeros(2*m_q, dtype=float)
xi[m_q] = 1 # impulso en n=0
Ah = np.zeros(shape=(m_q,m_q),dtype=float)
# h[n] iterativo
p_n = len(PE)
for i in range(0,m_q,1):
for k in range(m_q,2*m_q,1):
hi[i] = hi[i] - QE[k-m_q]*hi[m_q-k+1]
for k in range(0,p_n,1):
hi[i] = hi[i] + PE[k]*xi[m_q+i]
Bh = np.copy(hi[:m_q])
# coeficientes de ecuacion
for i in range(0,m_q,1):
for j in range(0,m_q,1):
Ah[i,j] = gamma[j]**(i)
ch = np.linalg.solve(Ah,Bh)
# ecuacion hn
n = sym.Symbol('n')
hn = 0*n
for i in range(0,m_q,1):
hn = hn + ch[i]*(gamma[i]**n)
# Para la gráfica hn
ki = np.arange(-m_q,muestras,1)
hi = np.zeros(muestras+m_q)
if escomplejo == 0: # evaluación de h[n]
h_n = sym.lambdify(n,hn)
hi[m_q:] = h_n(ki[m_q:])
# SALIDA
print('respuesta entrada cero: ')
print('raices: ', gamma)
if escomplejo == 0:
if repetidas>0:
print('Raices repetidas: ', repetidas)
print('Matriz: ')
print(Ac)
print('Ci: ', ci)
print('y_0:')
sym.pprint(y_0)
print('\n respuesta impulso: ')
print('Bh:',Bh)
print('Matriz: ')
print(Ah)
print('Ch: ',ch)
print('n>=0, hn: ')
sym.pprint(hn)
if escomplejo > 0:
print('raices complejas: ', escomplejo)
print('magnitud:',g_magnitud)
print('theta:',g_angulo)
print('Matriz: ')
print(Ac)
print('Cj: ', cj)
print('Ci: ',ci)
print('y_0: ')
sym.pprint(y_0)
# GRAFICA ------
# grafica y[n] ante x[n]=0
figy0 = plt.figure(1)
plt.stem(ki,y0i)
plt.xlabel('ki')
plt.ylabel('y0[n]')
plt.title('y0[n]='+str(y_0))
plt.grid()
plt.tight_layout()
#plt.show()

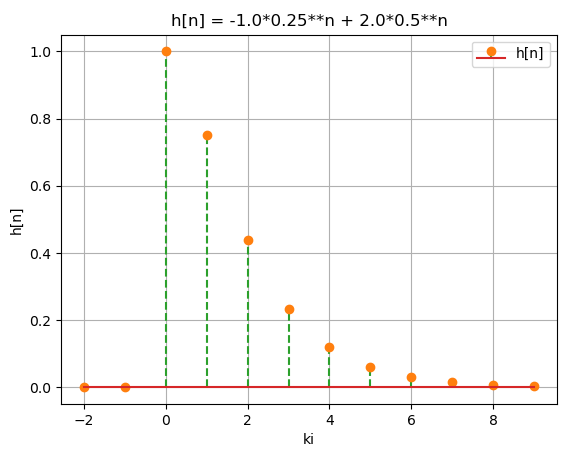

# grafica h[n]
fighn = plt.figure(2)
plt.stem(ki,hi,label='h[n]',
markerfmt ='C1o',
linefmt='C2--')
plt.legend()
plt.grid()
plt.ylabel('h[n]')
plt.xlabel('ki')
plt.title('h[n] = '+str(hn))
plt.tight_layout()
plt.show()
literal c. respuesta de paso s[n]
s[n] = \sum_{k=-\infty}^{n} h[k] s[n \rightarrow \infty] = \sum_{k=-\infty}^{\infty} h[k] = \sum_{k=-\infty}^{\infty} \Bigg[ 2 \Big( \frac{1}{2} \Big) ^k - \Big( \frac{1}{4} \Big) ^k \Bigg] \mu [k] = \sum_{k=0}^{\infty} \Bigg[ 2 \Big( \frac{1}{2} \Big) ^k - \Big( \frac{1}{4} \Big) ^k \Bigg]considerando que:
\sum_{k=0}^{\infty} \alpha ^k = \frac{1}{1-\alpha} ; |\alpha|<1se reemplaza con:
s[n \rightarrow \infty] = \sum_{k=0}^{\infty} \Bigg[ 2 \Big( \frac{1}{2} \Big) ^k - \Big( \frac{1}{4} \Big) ^k \Bigg] = 2\frac{1}{1-\frac{1}{2}} - \frac{1}{1-\frac{1}{4}} = 2(2) - \frac{4}{3} s[n \rightarrow \infty] =\frac{8}{3}un método mas detallado es:
s[n] = \sum_{k=-\infty}^{n} h[k] s[n] = \sum_{k=-\infty}^{n} \Bigg[ 2 \Big( \frac{1}{2} \Big) ^k - \Big( \frac{1}{4} \Big) ^k \Bigg] \mu [k] s[n] = \sum_{k=0}^{n} \Bigg[ 2 \Big( \frac{1}{2} \Big) ^k - \Big( \frac{1}{4} \Big) ^k \Bigg] s[n] = 2 \sum_{k=0}^{n} \Big( \frac{1}{2} \Big) ^k - \sum_{k=0}^{n} \Big( \frac{1}{4} \Big) ^kconsiderando que:
\sum_{k=0}^{n} \alpha ^k = \frac{1-\alpha ^{n+1}}{1-\alpha}se tiene lo siguiente,
s[n] = 2 \frac{1-\frac{1}{2}^{n+1}}{1-\frac{1}{2}} - \frac{1-\frac{1}{4}^{n+1}}{1-\frac{1}{4}} s[n] = 2 \frac{1-\frac{1}{2} \Big(\frac{1}{2} \Big)^{n}}{\frac{1}{2}} - \frac{1-\frac{1}{4} \Big( \frac{1}{4} \Big)^{n}}{\frac{3}{4}} s[n] = 4 \Bigg[ 1-\frac{1}{2} \Big(\frac{1}{2}\Big)^{n} \Bigg]- \frac{4}{3} \Bigg[ 1- \frac{1}{4} \Big(\frac{1}{4} \Big)^{n} \Bigg] s[n] = 4-2 \Big(\frac{1}{2}\Big)^{n} -\frac{4}{3}+ \frac{1}{3} \Big(\frac{1}{4} \Big)^{n} lim _ {n \to \infty}s[n] = lim _ {n \to \infty} \Bigg[ \frac{8}{3}-2 \Big(\frac{1}{2}\Big)^{n} + \frac{1}{3} \Big(\frac{1}{4} \Big)^{n} \Bigg] lim _ {n \to \infty}s[n] = \frac{8}{3}que es el mismo resultado que con el método presentado al inicio del literal.
Solución alterna: Usando transformada z
Revisar: LTID Transformada z – X[z] Fracciones parciales modificadas con Python
A partir de la ecuación de diferencias:
y[n+2] - \frac{3}{4} y[n+1] + \frac{1}{8} y[n] = x[n+2]en transformada z (unidad 7), que es semejante a operador 'E',
z^2 Y[z]- \frac{3}{4} z Y[z] + \frac{1}{8}Y[z] = z^2 X[z] \Big[ z^2 - \frac{3}{4} z + \frac{1}{8}\Big] Y[z] = z^2 X[z]la función de transferencia o respuesta al impulso se expresa como:
H[z] = \frac{X[z]}{Y[z]} = \frac{z^2}{z^2 - \frac{3}{4} z + \frac{1}{8}}usándolas raíces del polinomio Q(E)
H[z] = \frac{z^2}{(z - \frac{1}{4})(z - \frac{1}{2})}para facilitar las operaciones se usan fracciones parciales modificadas,
\frac{H[z]}{z} = \frac{z}{(z - \frac{1}{4})(z - \frac{1}{2})} = \frac{k_1}{z - \frac{1}{4}} + \frac{k_2}{z - \frac{1}{2}}Usando el método de "cubrir" de Heaviside:
k_1 = \frac{z}{\cancel{(z - \frac{1}{4})}(z - \frac{1}{2})} \Big|_{z=1/4} = \frac{1/4}{1/4 - \frac{1}{2}} = -1 k_2 = \frac{z}{(z - \frac{1}{4})\cancel{(z - \frac{1}{2})}} \Big|_{z=1/2} = \frac{1/2}{1/2 - \frac{1}{4}} = 2reemplazando k1, k2 y restaurando a fracciones parciales al multiplicar ambos lados por z,
H[z] = \frac{-z}{z - \frac{1}{4}} + \frac{2z}{z - \frac{1}{2}}se puede usar la tabla de transformadas z para obtener el mismo resultado que el desarrollo anterior con operador 'E'
h[n] = - \Big( \frac{1}{4} \Big) ^n \mu [n] + 2 \Big( \frac{1}{2} \Big) ^n \mu [n]
