1ra Evaluación I Término 2011-2012. 7/Julio/2011. TELG1001

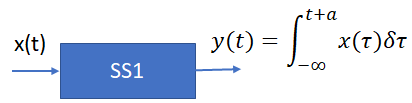

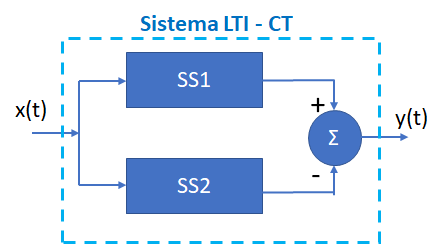

Tema 2. (30 puntos) Un sistema LTI-CT está integrado por la conexión en paralelo de dos subsistemas integradores, SS1 y SS2, tal como ser muestra en la figura.

Conociendo la forma que tiene la derivada de la entrada de dicho sistema, se requiere:

a. Determinar, esquematizar y etiquetar la respuesta impulso h(t) de cada subsistema y del sistema completo. Comente sobre la estabilidad de cada subsistema y del sistema completo, justificando debidamente su respuesta.

b. Obtener la función de transferencia del mencionado sistema.

c. Para el sistema completo: determinar, esquematizar y etiquetar la respuesta y(t) frente a la entrada x(t).
