1ra Evaluación I Término 2014-2015. 3/Julio/2014. TELG1001

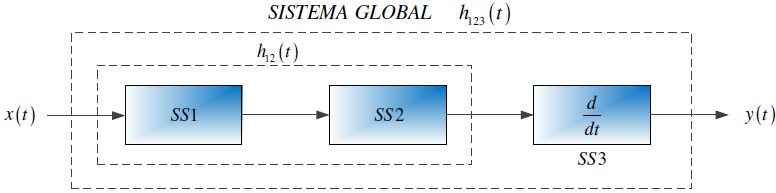

Tema 1. (35 puntos) Para el sistema global, integrado por la conexión en serie de tres subsistemas:

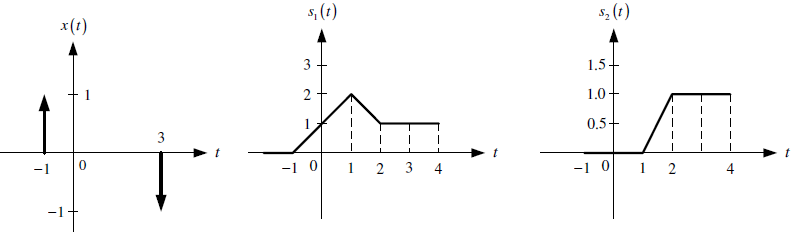

Y, conociendo la excitación x(t) y las respuestas de paso s(t) de los subsistemas SS1 y SS2.

Se le ha solicitado lo siguiente:

a. Determinar, esquematizar y etiquetar la respuesta impulso equivalente entre los subsistemas SS1 y SS2, es decir h₁₂(t).

b. Determinar, esquematizar y etiquetar la respuesta impulso equivalente del sistema global, es decir h₁₂₃(t).

c. Haciendo la debida justificación, encierre en un círculo, en la tabla que se muestra a continuación, la respuesta correcta.

d. Determinar, esquematizar y etiquetar la salida y(t).

e. Obtener el valor de la energía contenida en la señal de salida y(t)

	Sistema SS1		Sistema SS2		Equivalente SS1 y SS2		SISTEMA GLOBAL
CON MEMORIA	Si	No	Si	No	Si	No	Si	No
CAUSAL	Si	No	Si	No	Si	No	Si	No
BIBO ESTABLE	Si	No	Si	No	Si	No	Si	No
