3ra Evaluación I Término 2012-2013. 13/Septiembre/2012. TELG1001

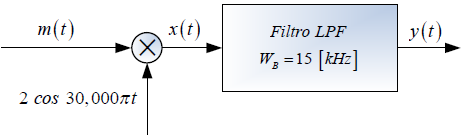

Tema 4. (25 puntos) El sistema mostrado en la siguiente figura, es utilizado para distorsionar las señales de audio (scrambler-scrambling).

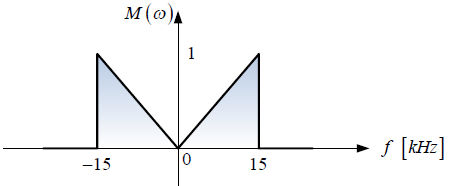

La señal x(t) es la versión modulada de la señal de entrada m(t), la misma que es la entrada a un filtro ideal pasa bajo, cuyo ancho de banda es de 15 [kHz]. De igual manera, también se puede afirmar que la salida del filtro pasa bajo y(t) es la versión distorsionada de la señal de entrada m(t).

a. Determinar, esquematizar y etiquetar el espectro de Fourier de la señal x(t); es decir X(ω) vs ω.

b. Determinar, esquematizar y etiquetar el espectro de Fourier de la señal y(t); es decir Y(ω) vs ω.

c. Utilizando la inversa de la Transformada de Fourier, determinar, esquematizar y etiquetar la señal de salida y(t)
