literal a. Funcion H(s) global
en el diagrama se muestran dos sistemas LTIC de primer orden, ambos sistemas se encuentran multiplicados por una constante y en paralelo.
La función de transferencia de un sistema LTIC de primer orden es
H(s) = 1/(s-a)
Con lo que el sistema se puede reescribir como:

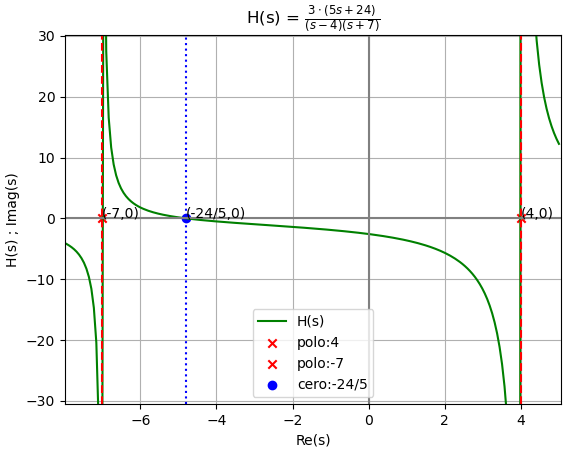

H(s) = 3\frac{1}{s+7} + 12 \frac{1}{s-4}Ceros y polos de H(s)
H(s) = \frac{3(s-4)+12(s+7)}{(s+7)(s-4)} = \frac{3s-12+12s+84}{(s+7)(s-4)} = \frac{15s+72}{(s+7)(s-4)}los ceros se toman del numerador:
15s+72 = 0 s=\frac{-72}{15} = -\frac{24}{5}los polos se toman del denominador:
(s+7)(s-4) = 0 s=-7 ; s= 4
literal b. La respuesta impulso h(t)
Los polos tienen signo diferente, lo que indica que el intervalo donde se encuentran incluyen al eje imaginario en el intervalo, por lo que el sistema es BIBO inestable. Por tener un polo a derecha del plano es asintóticamente inestable, su respuesta tiene componentes que crecen en el tiempo.
Como la región de convergencia ROC no se encuentra a la derecha de todos los polos, se tiene concluye que el sistema NO es causal.
h(t) = \mathscr{L}^{-1} [H(s)] = \mathscr{L}^{-1} \Big[ 3\frac{1}{s+7} + 12 \frac{1}{s-4}\Big] = \mathscr{L}^{-1} \Big[ 3\frac{1}{s+7} \Big] + \mathscr{L}^{-1} \Big[ 12 \frac{1}{s-4}\Big]usando la tabla de transformadas o Sympy de Python

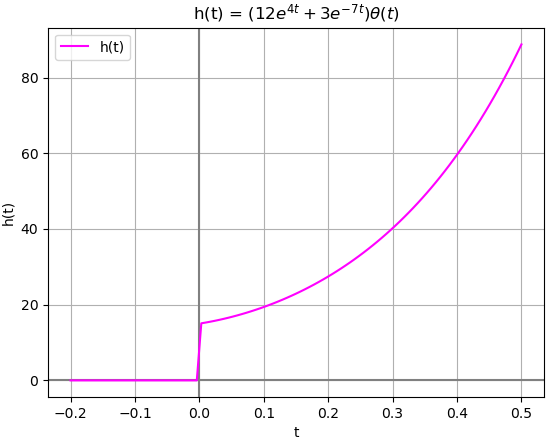

h(t) = 3e^{-7t} \mu (t) + 12 e^{4t} \mu (t)
literal c. Salida ante entrada x(t)
x(t) = e^{-5t} \mu (t)
se usa fracciones parciales
=-\frac{3}{2(s+7)} + \frac{1}{6(s+5)}+\frac{4}{3(s-4)} y(t) = \mathscr{L}^{-1} [Y(s)] y(t) = \mathscr{L}^{-1} \Bigg[-\frac{3}{2(s+7)} + \frac{1}{6(s+5)}+\frac{4}{3(s-4)} \Bigg]usando la tabla de transformadas de Laplace :

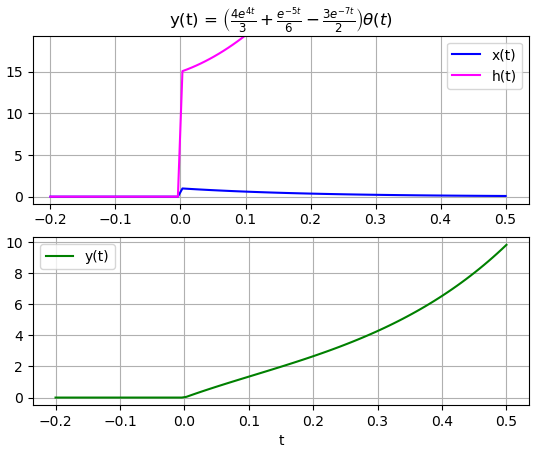

y(t) = -\frac{3}{2} e^{-7t} \mu (t) + \frac{1}{6}e^{-5t} \mu (t) +\frac{4}{3}e^{4t} \mu (-t)
Algoritmo en Python
realizado a partir de LTIC Laplace – Algoritmo Python para analizar estabilidad H(s), Y(s) con entrada cero, estado cero, condiciones iniciales
H(s) = P(s)/Q(s):
3 12
───── + ─────
s + 7 s - 4
H(s) en factores:
3⋅(5⋅s + 24)
───────────────
(s - 4)⋅(s + 7)
h(t) :
⎛ 4⋅t -7⋅t⎞
⎝12⋅ℯ + 3⋅ℯ ⎠⋅θ(t)
polosceros:
Q_polos : {4: 1, -7: 1}
P_ceros : {-24/5: 1}
Estabilidad de H(s):
n_polos_real : 2
n_polos_imag : 0
enRHP : 1
unicos : 0
repetidos : 0
asintota : inestable
X(s):
1
─────
s + 5
Respuesta entrada cero ZIR H(s) y condiciones iniciales
term_cero : 0
ZIR :
0
yt_ZIR :
0

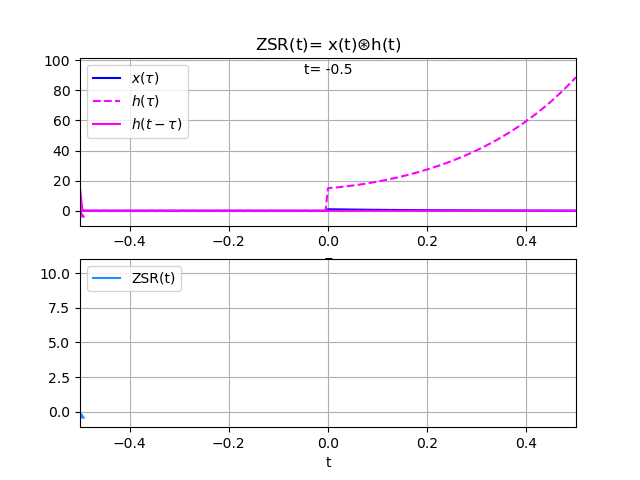

ZSR respuesta estado cero:
ZSR :
3 1 4
- ───────── + ───────── + ─────────
2⋅(s + 7) 6⋅(s + 5) 3⋅(s - 4)
yt_ZSR :
⎛ 4⋅t -5⋅t -7⋅t⎞
⎜4⋅ℯ ℯ 3⋅ℯ ⎟
⎜────── + ───── - ───────⎟⋅θ(t)
⎝ 3 6 2 ⎠
Y(s)_total = ZIR + ZSR:
3 1 4
- ───────── + ───────── + ─────────
2⋅(s + 7) 6⋅(s + 5) 3⋅(s - 4)
y(t)_total = ZIR + ZSR:
⎛ 4⋅t -5⋅t -7⋅t⎞
⎜4⋅ℯ ℯ 3⋅ℯ ⎟
⎜────── + ───── - ───────⎟⋅θ(t)
⎝ 3 6 2 ⎠
Algoritmo en Python
Usando los bloques desarrollados en la y las funciones resumidas como telg1001.py que pueden ser usados en cada pregunta:
# Y(s) Respuesta total con entada cero y estado cero
# Qs Y(s) = Ps X(s) ; H(s)=Ps/Qs
# https://blog.espol.edu.ec/algoritmos101/senales
import sympy as sym
import matplotlib.pyplot as plt
import telg1001 as fcnm
# INGRESO
s = sym.Symbol('s')
t = sym.Symbol('t', real=True)
d = sym.DiracDelta(t)
u = sym.Heaviside(t)
# H(s) y estabilidad
Hs = 3/(s+7) + 12/(s-4)
#Hs = 1+0*s cuando es constante
# X(s) Señal de entrada
xt = sym.exp(-5*t)*u
# condiciones iniciales, [y'(0),y(0)] orden descendente
t0 = 0
cond_inicio = [0, 0] # estado cero no se usan
# Grafica, intervalo tiempo [t_a,t_b]
t_a = -0.2 ; t_b = 0.5
muestras = 101 # 51 resolucion grafica
# PROCEDIMIENTO
Hs = fcnm.apart_s(Hs) # fracciones parciales
Hs_fc = fcnm.factor_exp(Hs) # en factores
Hs_Qs2 = fcnm.Q_cuad_s_parametros(Hs_fc)
polosceros = fcnm.busca_polosceros(Hs)
Q_polos = polosceros['Q_polos']
P_ceros = polosceros['P_ceros']
estable = fcnm.estabilidad_asintotica(Q_polos)
# H(t) respuesta al impulso
ht = 0*s
term_suma = sym.Add.make_args(Hs)
for term_k in term_suma:
ht_k = sym.inverse_laplace_transform(term_k,s,t)
# simplifica log(exp()) ej: e**(-2s)/(s**2)
if ht_k.has(sym.log):
ht_k = sym.simplify(ht_k,inverse=True)
ht = ht + ht_k
lista_escalon = ht.atoms(sym.Heaviside)
ht = sym.expand(ht,t) # terminos suma
ht = sym.collect(ht,lista_escalon)
# PROCEDIMIENTO Respuesta ZIR, ZSR
Xs = fcnm.laplace_transform_suma(xt)
# ZIR_s respuesta entrada cero de s
sol_ZIR = fcnm.respuesta_ZIR_s(Hs,cond_inicio)
ZIR = sol_ZIR['ZIR']
yt_ZIR = sol_ZIR['yt_ZIR']
# ZSR respuesta estado cero, Y(s) a entrada X(s)
sol_ZSR = fcnm.respuesta_ZSR_s(Hs,Xs)
ZSR = sol_ZSR['ZSR']
yt_ZSR = sol_ZSR['yt_ZSR']
# Respuesta total Y(s) y y(t)
Ys = ZIR + ZSR
Ys = fcnm.apart_s(Ys)
yt = yt_ZIR + yt_ZSR
lista_escalon = yt.atoms(sym.Heaviside)
yt = sym.collect(yt,lista_escalon)
# SALIDA
print(' H(s) = P(s)/Q(s):')
sym.pprint(Hs)
print(' H(s) en factores:')
sym.pprint(Hs_fc)
if len(Hs_Qs2)>0:
print('\nH(s) parámetros cuadraticos:')
fcnm.print_resultado_dict(Hs_Qs2)
print('\n h(t) :')
sym.pprint(ht)
print('\npolosceros:')
fcnm.print_resultado_dict(polosceros)
print('\nEstabilidad de H(s):')
for k in estable:
print('',k,':',estable[k])
print('\n X(s): ')
sym.pprint(Xs)
print('\nRespuesta entrada cero ZIR H(s) y condiciones iniciales')
if not(sol_ZIR == sym.nan): # existe resultado
fcnm.print_resultado_dict(sol_ZIR)
else:
print(' insuficientes condiciones iniciales')
print(' revisar los valores de cond_inicio[]')
print('\n ZSR respuesta estado cero:')
fcnm.print_resultado_dict(sol_ZSR)
print('\n Y(s)_total = ZIR + ZSR:')
sym.pprint(Ys)
print('\n y(t)_total = ZIR + ZSR:')
sym.pprint(yt)
# Graficas polos, H(s), con polos h(t) --------
figura_s = fcnm.graficar_Fs(Hs,Q_polos,P_ceros,f_nombre='H',solopolos=True)
figura_Hs = fcnm.graficar_Fs(Hs,Q_polos,P_ceros,muestras,f_nombre='H')
figura_ht = fcnm.graficar_ft(ht,t_a,t_b,muestras,f_nombre='h')
# GRAFICAS y(t),x(t),h(t) ---------------------
figura_ft = fcnm.graficar_xh_y(xt,ht,yt,t_a,t_b,muestras)
plt.show()
