Referencia: Lathi 1.6 p95, Oppenheim 1.5 p38 pdf 69, Hsu 1.5 p16

Los sistemas se usan para procesar una señal con el objetivo de modificarla, por ejemplo sumar o restar información adicional.

---

Ejemplo

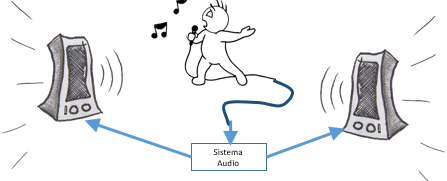

Un sistema amplificador de audio, tiene como señal de entrada el sonido captado por un micrófono y como salida el sonido amplificado en los parlantes.

Otro ejemplo de sistema se observa en los efectos que se aplican a una señal de audio de un piano, y por medio de un sistema se modifica la señal para que suene como guitarra.

Para otros ejemplos revisar videos sobre: wah pedals para efectos de guitarra, sintetizadores analógicos, etc.

Representación de sistemas

Un sistema para análisis y diseño es una representación de un proceso físico, que relaciona las señales de entrada x(t) y las señales de salida y(t) obtenidas como respuesta.

La representación puede ser de tipo matemática o en diagramas de bloques con flechas. El sentido de las flechas indican la entrada o salida.

y(t) = h(t) * x(t)
       h(t) = k
y(t) =  k x(t)

Entradas y salidas de un sistema

Los sistemas pueden tener.

- Una entrada y una salida (SISO - Single Input, Single output)

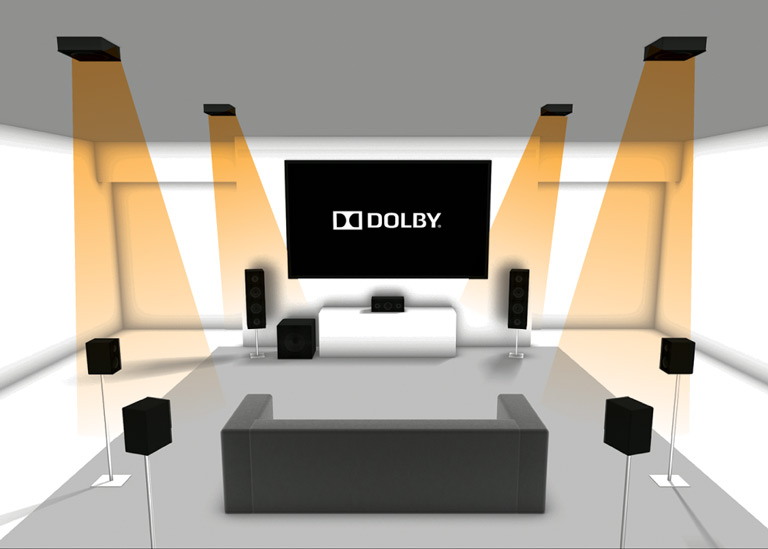

- Varias entradas, varias salidas (MIMO - Multiple Input, Multiple output)

Durante el curso para simplificar el análisis, se usan las representaciones de una entrada y una salida (SISO), Ejemplo: audio monofónico o de un solo canal.

El bloque del sistema

Un sistema se puede realizar por:

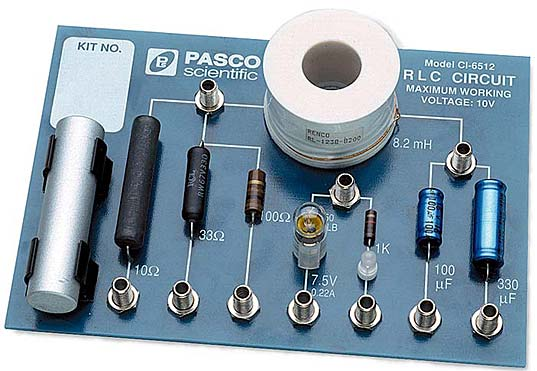

- Componentes físicos (hardware: componentes electrónicos)

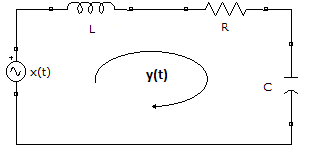

- Con su representación en diagrama de circuito:



- Algoritmos (software: calculan la nueva señal a partir de la entrada)

Un sistema puede estar compuesto de subsistemas interconectados, caracterizados por sus terminales de entrada y salida.

Dependiendo de las propiedades que tiene un sistema o las que se quieren utilizar, se realizan diferentes aplicaciones de los sistemas.
