1. Respuesta estado cero ZSRn
Referencia: Lathi 3.8 p280
Es la respuesta de un sistema cuando el estado es cero. se inicia con que la entrada x[n] es la suma de componentes δ[n]
x[n] = x[0] \delta[n] + x[1] \delta[n-1] + x[2] \delta[n-2] + \text{…} + x[-1] \delta[n+1] + x[-2] \delta[n+2] + \text{…} x[n] = \sum_{m=-\infty}^{\infty} x[m] \delta[n-m]En un sistema lineal, conociendo su respuesta impulso, responde a cualquier entrada como la suma de sus componentes.
y[n] = \sum_{m=-\infty}^{\infty} x[m] h[n-m] = x[n] \circledast h[n]Revisar: Propiedades de suma de convolución
2. Ejercicio. Respuesta estado cero ZSRn
Referencia: Lathi Ejemplo 3.21 p286
Determine la respuesta a estado cero de un sistema LTID descrito por la ecuación de diferencias mostrada,
y[n+2] - 0.6 y[n+1] - 0.16 y[n] = 5x[n+2]Si la entrada es x[n] = 4-n u[n]
3. Desarrollo Analítico

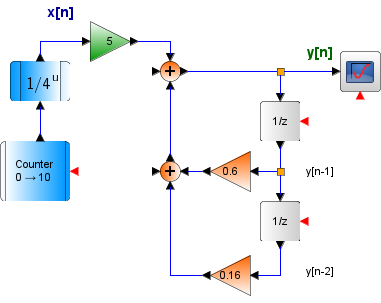

Para realizar el diagrama, se desplaza la ecuación en dos unidades
y[n] - 0.6 y[n-1] - 0.16 y[n-2] = 5x[n] y[n] = 0.6 y[n-1] + 0.16 y[n-2] + 5x[n]las condiciones iniciales es estado cero son todas cero.
La entrada puede expresada como:
x[n] = 4^{-n} \mu [n] = \Big( \frac{1}{4} \Big)^n \mu [n] x[n] = 0.25^{n} \mu [n]la respuesta al impulso del sistema se encontró en el ejemplo de la sección anterior:
h[n] = [ (-0.2)^n +4 (0.8)^n ] \mu [n]Por lo que:
y[n] = x[n] \circledast h[n] = 0.25^{n} \mu [n] \circledast \Big[ (-0.2)^n +4 (0.8)^n \Big] \mu [n] = 0.25^{n} \mu [n] \circledast (-0.2)^n \mu [n] + 0.25^{n} \mu [n] \circledast 4 (0.8)^n \mu [n]usando la tabla de convolución de sumas para tener:
y[n] = \Bigg[ \frac{0.25^{n+1}-(-0.2)^{n+1}}{0.25-(-0.2)} + 4 \frac{0.25^{n+1} - 0.8^{n+1}}{0.25-0.8}\Bigg] \mu [n] = \Bigg[2.22 \Big[ 0.25^{n+1} - (-0.2)^{n+1}\Big] + - 7.27 \Big[ 0.25^{n+1} - (0.8)^{n+1}\Big]\Bigg] \mu [n] = \Big[ -5.05 (0.25)^{n+1} - 2.22(-0.2)^{n+1} + 7.27 (0.8)^{n+1} \Big] \mu [n]recordando que ϒn+1 = ϒ(ϒ)n se puede expresar,
y[n] = \Big[-1.26 (0.25)^{n} + 0.444 (-0.2)^{n} +5.81(0.8)^{n}\Big] \mu [n]4. Desarrollo numérico con Python
La respuesta a estado cero se encuentra en forma numérica con la expresión:
y[n] = x[n] \circledast h[n]que en Numpy es np.convolve() y facilita el cálculo de la convolución de sumas. El tema de convolución con Python se desarrolla en la siguiente sección.

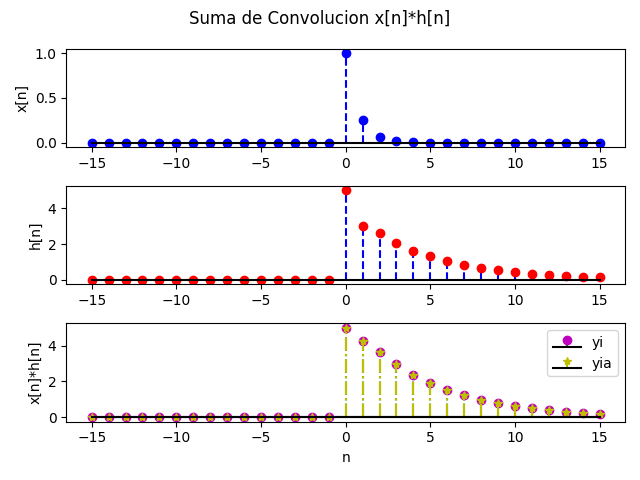

La respuesta del algoritmo se presenta en la gráfica:
En el algoritmo se compara la solución numérica yi[n] con la solución analítica yia[n], obteniendo un error del orden 10-3 dado por el truncamiento de dígitos en ambos métodos.
error numerico vs analítico:
maximo de |error|: 0.006000000000000227
errado:
[-0. 0. -0. 0. -0. 0.
-0. 0. -0. 0. -0. -0.
-0. 0. 0. -0.006 -0.0058 -0.00509
-0.0041445 -0.00334173 -0.00267831 -0.0021442 -0.00171569 -0.00137264
-0.00109813 -0.00087851 -0.00070281 -0.00056225 -0.0004498 -0.00035984
-0.00028787]5. Algoritmo en Python
El algoritmo continúa como un anexo a los algoritmos de respuesta a entrada cero e impulso.
# Sistema LTID. Respuesta entrada cero,
# Respuesta a impulso
# resultado con raices Reales
# ejercicio lathi ejemplo 3.121 p286
import numpy as np
import sympy as sym
# INGRESO
# coeficientes E con grado descendente
Q = [1., -0.6, -0.16]
P = [5., 0, 0 ]
# condiciones iniciales con n ascendente -2,-1, 0
inicial = [25/4, 0.]
# PROCEDIMIENTO
# raices
gamma = np.roots(Q)
# revisa raices numeros complejos
revisaImag = np.iscomplex(gamma)
escomplejo = np.sum(revisaImag)
if escomplejo == 0:
# coeficientes de ecuacion
m = len(Q)-1
A = np.zeros(shape=(m,m),dtype=float)
for i in range(0,m,1):
for j in range(0,m,1):
A[i,j] = gamma[j]**(-m+i)
ci = np.linalg.solve(A,inicial)
# ecuacion yn
n = sym.Symbol('n')
y0 = 0
for i in range(0,m,1):
y0 = y0 + ci[i]*(gamma[i]**n)
# Respuesta impulso
ni = np.arange(-m,m,1)
hi = np.zeros(m, dtype=float)
xi = np.zeros(2*m, dtype=float)
xi[m] = 1 # impulso en n=0
# h[n] iterativo
p_n = len(P)
for i in range(0,m,1):
for k in range(m,2*m,1):
hi[i] = hi[i] - Q[k-m]*hi[m-k+1]
for k in range(0,p_n,1):
hi[i] = hi[i] + P[k]*xi[m+i]
Bh = hi[:m]
# coeficientes de ecuacion
m = len(Q)-1
Ah = np.zeros(shape=(m,m),dtype=float)
for i in range(0,m,1):
for j in range(0,m,1):
Ah[i,j] = gamma[j]**(i)
ch = np.linalg.solve(Ah,Bh)
# ecuacion hn
hn = 0
for i in range(0,m,1):
hn = hn + ch[i]*(gamma[i]**n)
# Respuesta de estado cero ----------------
# Rango [a,b], simetrico a 0
b = 15 ; a = -b
u = lambda n: np.piecewise(n,[n>=0,n<0],[1,0])
x = lambda n: (0.25)**(n)*u(n)
hL = sym.lambdify(n,hn,'numpy')
h = lambda n: hL(n)*u(n)
# PROCEDIMIENTO
ni = np.arange(a,b+1,1)
xi = x(ni)
hi = h(ni)
# Suma de Convolucion x[n]*h[n]
yi = np.convolve(xi,hi,'same')
# compara respuesta numerica con resultado analitico
ya = lambda n: (-1.26*(0.25**n)+0.444*((-0.2)**n)+5.81*(0.8**n))*u(n)
yia = ya(ni)
errado = yia-yi
erradomax = np.max(np.abs(errado))
# SALIDA
print('respuesta entrada cero: ')
print('raices: ', gamma)
if escomplejo == 0:
print('Matriz: ')
print(A)
print('Ci: ', ci)
print('yn: ')
sym.pprint(y0)
print('\n respuesta impulso: ')
print('hi:',hi)
print('Matriz: ')
print(Ah)
print('Ch: ',ch)
print('n>=0, hn: ')
sym.pprint(hn)
print('\n error numerico vs analitico: ')
print(' maximo de abs(error): ', erradomax)
print(' errado: ')
print(errado)
6. Gráfica en Python
# GRAFICA -----------
import matplotlib.pyplot as plt
if escomplejo == 0:
plt.figure(1)
plt.suptitle('Suma de Convolucion x[n]*h[n]')
plt.subplot(311)
plt.stem(ni,xi, linefmt='b--',
markerfmt='bo',basefmt='k-')
plt.ylabel('x[n]')
plt.subplot(312)
plt.stem(ni,hi, linefmt='b--',
markerfmt='ro',basefmt='k-')
plt.ylabel('h[n]')
plt.subplot(313)
plt.stem(ni,yi, linefmt='g-.',
markerfmt='mo', basefmt='k-')
plt.stem(ni,yia, linefmt='y-.',
markerfmt='mD', basefmt='k-')
plt.ylabel('x[n]*h[n]')
plt.xlabel('n')
plt.show()
else:
print(' existen raices con números complejos.')
print(' usar algoritmo de la sección correspondiente.')
