6.4 LTI DT - Respuesta impulso h[n] con Python

haciendo n=0 y usando el hecho que δ[m] = 0 para todo m ≠ 0 y δ[0] = 1, (pues se ha asumido que es un sistema invariante en el tiempo LTI y la respuesta a δ[n-m] se puede expresar como h[n-m]), se tiene,

A_0 a_N = b_N

A_0 = \frac{b_N}{a_N}

quedando la ecuación de respuesta a impulso como,

h[n] = \frac{b_N}{a_N} \delta[n] +y_c[n] \mu [n]

Los N coeficientes desconocidos en y_c[n], del lado derecho de la ecuación se pueden determinar conociendo los N valores h[n]

2. Ejercicio

Referencia: Lathi Ejemplo 3.17, 3.18 y 3.19 p277-278

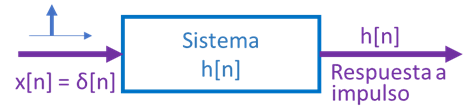

Determine la respuesta al impulso unitario de un sistema LTID descrito por la ecuación de diferencias mostrada,

y[n+2] - 0.6 y[n+1] - 0.16 y[n] = 5x[n+2]

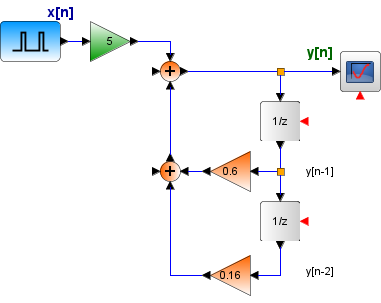

Para el diagrama se usa la ecuación desplazada en dos unidades,

y[n] - 0.6 y[n-1] - 0.16 y[n-2] = 5x[n]

y[n] = 0.6 y[n-1] + 0.16 y[n-2] + 5x[n]

En la entrada se usa un impulso unitario

x[n]=δ[n]

que se incluye como un impulso en la entrada del diagrama.

3. Desarrollo Analítico

Se requieren al menos dos valores iniciales en el ejercicio, por lo que se emplea la ecuación en forma iterativa, recordando que:

x[n] = δ[n], siendo entonces y[n] = h[n]

y[n] - 0.6 y[n-1] - 0.16 y[n-2] = 5x[n]

h[n] - 0.6 h[n-1] - 0.16 h[n-2] = 5\delta [n]

aplicando para n=0

h[0] - 0.6 h[-1] - 0.16 h[-2] = 5\delta[0]

h[0] - 0.6 (0) - 0.16 (0) = 5(1)

h[0] = 5

luego se aplica para n = 1

h[1] - 0.6 h[0] - 0.16 h[-1] = 5 \delta[1]

h[1] - 0.6 (5) - 0.16 (0) = 5(0)

h[1] = 3

El ejercicio es continuación del primer ejercicio de respuesta a entrada cero, por lo que simplificamos el desarrollo como

(E^2 - 0.6 E - 0.16) y[n] = 5 E^2 x[n]

\gamma^2 - 0.6 \gamma - 0.16 = 0

con raíces características γ₁=-0.2 y γ₂=0.8,

con los modos característicos se tiene que

y_c[n] = c_1 (-0.2)^n + c_2 (0.8)^n

que se convierte a:

h[n] = [c_1 (-0.2)^n + c_2 (0.8)^n ] \mu [n]

Para determinar c₁ y c₂ se recurre a encontrar dos valores de forma iterativa, con n=0 y n=1.

h[0] = [c_1 (-0.2)^0 + c_2 (0.8)^0 ] \mu [0]

h[0] = c_1 + c_2

h[1] = [c_1 (-0.2)^1 + c_2 (0.8)^1 ] \mu [1]

h[1] = -0.2 c_1 + 0.8 c_2

los valores de h[0]=5 y h[1]=3 se encontraron de forma iterativa

5 = c_1 + c_2

3 = -0.2 c_1 + 0.8 c_2

resolviendo con Python:

>>> import numpy as np
>>> A = [[ 1., 1.],
         [-0.2, 0.8]]
>>> B = [5.,3.]
>>> np.linalg.solve(A,B)
array([1., 4.])
>>>

encontrando que c₁=1 y c₂=4

teniendo como resultado final:

h[n] = [ (-0.2)^n +4 (0.8)^n ] \mu [n]

4. Algoritmo en Python

La respuesta para el procedimiento anterior realizada con Python:

 respuesta impulso:
hi: [5. 3.]
Matriz:
[[ 1.   1. ]
 [ 0.8 -0.2]]
Ch:  [4. 1.]
n>=0, hn:
        n          n
1.0*-0.2  + 4.0*0.8
>>>

Se desarrolla el algoritmo a partir de entrada cero, continuando con el cálculo iterativo de h[n] para los valores iniciales. Luego determina los valores de los coeficientes de la ecuación h[n].

# Sistema LTID. Respuesta entrada cero e Impulso
# QE con raices Reales NO repetidas Lathi ejemplo 3.13 pdf271
# QE con raices Reales Repetidas Lathi ejemplo 3.15 p274
# QE con raices Complejas Lathi ejemplo 3.16 p275
# https://blog.espol.edu.ec/algoritmos101/senales/ss-unidades/ss-unidad-6/
import numpy as np
import sympy as sym
import matplotlib.pyplot as plt

# INGRESO
# coeficientes E con grado descendente
QE = [1., -0.6, -0.16]
PE = [5.,  0,    0   ]
# condiciones iniciales ascendente ...,y[-2],y[-1]
inicial = [25/4, 0.]

tolera = 1e-6  # casi_cero
muestras = 10  # para grafica

# PROCEDIMIENTO
# Respuesta a ENTRADA CERO
# raices, revisa numeros complejos
gamma = np.roots(QE)
revisaImag = np.iscomplex(gamma)
escomplejo = np.sum(revisaImag)

# coeficientes de ecuacion
m_q = len(QE)-1
Ac = np.zeros(shape=(m_q,m_q),dtype=float)

# revisa si parte compleja <tolera o casi_cero
if escomplejo>0:
    for i in range(0,m_q,1):
        valorimag = np.imag(gamma[i])
        if np.abs(valorimag)<tolera:
            gamma[i] = float(np.real(gamma[i]))
    sumaj = np.sum(np.abs(np.imag(gamma)))
    if sumaj <tolera:
        print(sumaj)
        gamma = np.real(gamma)
        escomplejo = 0

# revisa repetidos
unicoscuenta = np.unique(gamma,return_counts=True)
repetidas = np.sum(unicoscuenta[1]-1)

# Determina coeficientes ci de Y[n]
# raices Reales no repetidas
if escomplejo == 0 and repetidas==0:
    for i in range(0,m_q,1):
        for j in range(0,m_q,1):
            Ac[i,j] = gamma[j]**(-m_q+i)
    ci = np.linalg.solve(Ac,inicial)

# raices Reales repetidas
if escomplejo == 0 and repetidas > 0:
    for i in range(0,m_q,1):
        for j in range(0,m_q,1):
            Ac[i,j] = ((-m_q+i)**j)*gamma[j]**(-m_q+i)
    ci = np.linalg.solve(Ac,inicial)

# raices Complejas
if escomplejo > 0:
    g_magnitud = np.absolute(gamma)
    g_angulo = np.angle(gamma)

    for i in range(0,m_q,1):
        k = -(m_q-i)
        a = np.cos(np.abs(g_angulo[i])*(k))*(g_magnitud[i]**(k))
        b = -np.sin(np.abs(g_angulo[i])*(k))*(g_magnitud[i]**(k))
        Ac[i] = [a,b]
    Ac = np.array(Ac)
    cj = np.linalg.solve(Ac,inicial)

    theta = np.arctan(cj[1]/cj[0])
    ci = cj[0]/np.cos(theta)

# ecuacion y0 entrada cero
n = sym.Symbol('n')
y0 = 0*n

if escomplejo == 0 and repetidas==0:
    for i in range(0,m_q,1):
        y0 = y0 + ci[i]*(gamma[i]**n)

if escomplejo == 0 and repetidas > 0:
    for i in range(0,m_q,1):
        y0 = y0 + ci[i]*(n**i)*(gamma[i]**n)
    y0 = y0.simplify()

if escomplejo > 0:
    y0 = ci*(g_magnitud[0]**n)*sym.cos(np.abs(g_angulo[i])*n - theta)

# grafica datos entrada0 y0
ki = np.arange(-m_q,muestras,1)
y0i = np.zeros(muestras+m_q)
# valores iniciales
y0i[0:m_q] = inicial[0:m_q]
# evaluación de y0[n]
y0n = sym.lambdify(n,y0)
y0i[m_q:] = y0n(ki[m_q:])


# Respuesta impulso h[n]
ki = np.arange(-m_q,m_q,1)
hi = np.zeros(m_q, dtype=float)
xi = np.zeros(2*m_q, dtype=float)
xi[m_q] = 1 # impulso en n=0
Ah = np.zeros(shape=(m_q,m_q),dtype=float)

# h[n] iterativo
p_n = len(PE)
for i in range(0,m_q,1):
    for k in range(m_q,2*m_q,1):
        hi[i] = hi[i] - QE[k-m_q]*hi[m_q-k+1]
    for k in range(0,p_n,1):
        hi[i] = hi[i] + PE[k]*xi[m_q+i]
Bh = np.copy(hi[:m_q])

# coeficientes de ecuacion
for i in range(0,m_q,1):
    for j in range(0,m_q,1):
        Ah[i,j] = gamma[j]**(i)
ch = np.linalg.solve(Ah,Bh)

# ecuacion hn
n = sym.Symbol('n')
hn = 0*n
for i in range(0,m_q,1):
    hn = hn + ch[i]*(gamma[i]**n)

# Para la gráfica hn
ki = np.arange(-m_q,muestras,1)
hi = np.zeros(muestras+m_q)

if escomplejo == 0: # evaluación de h[n]
    h_n = sym.lambdify(n,hn)
    hi[m_q:] = h_n(ki[m_q:])

# SALIDA
print('respuesta entrada cero: ')
print('raices: ', gamma)
if escomplejo == 0:
    if repetidas>0:
        print('Raices repetidas: ', repetidas)
    print('Matriz: ')
    print(Ac)
    print('Ci:     ', ci)
    print('y0:')
    sym.pprint(y0)

    print('\n respuesta impulso: ')
    print('Bh:',Bh)
    print('Matriz: ')
    print(Ah)
    print('Ch: ',ch)
    print('n>=0, hn:  ')
    sym.pprint(hn)
if escomplejo > 0:
    print('raices complejas: ', escomplejo)
    print('magnitud:',g_magnitud)
    print('theta:',g_angulo)
    print('Matriz: ')
    print(Ac)
    print('Cj: ', cj)
    print('Ci: ',ci)
    print('y0: ')
    sym.pprint(y0)

Comentario: Aunque es relativamente simple determinar la respuesta al impulso h[n] usando el método descrito, el desarrollo del tema se realiza mejor en la unidad con Transformada z. Lathi p280.

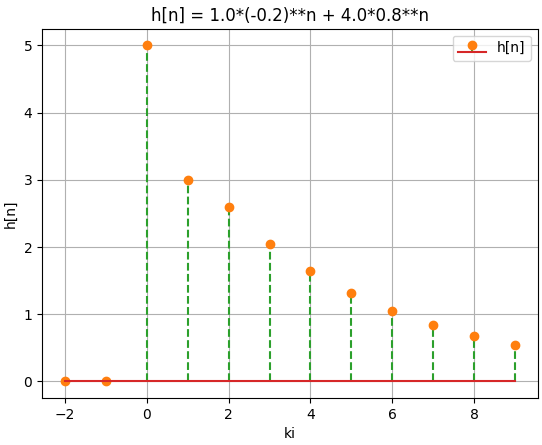

5. Gráfica en Python

# GRAFICA ------

# grafica y[n] ante x[n]=0
figy0 = plt.figure(1)
plt.stem(ki,y0i)
plt.xlabel('ki')
plt.ylabel('y0[n]')
plt.title('y0[n]='+str(y0))
plt.grid()
plt.tight_layout()
#plt.show()


# grafica h[n]
fighn = plt.figure(2)
plt.stem(ki,hi,label='h[n]',
         markerfmt ='C1o',
         linefmt='C2--')
plt.legend()
plt.grid()
plt.ylabel('h[n]')
plt.xlabel('ki')
plt.title('h[n] = '+str(hn))
plt.tight_layout()
plt.show()
