7.5 Transformada z - Y[z]=ZIR+ZSR con Sympy

En el ejemplo se encuentra que la solución total de la ecuación de diferencias se puede separar en dos componentes. El primero es generado por las condiciones iniciales y el segundo por la entrada x[n]

x[n] =2^-n μ[n]=(2^-1)ⁿ μ[n]⇔z/(z-0.5)

(E² - 5E+ 6)y[n] = - condiciones iniciales + (3E+5)x[n]

(z² - 5z+ 6)Y[z] = - condiciones iniciales + (3z+5)z/(z-0.5)

Se aplican las condiciones iniciales, Conociendo que para una entrada causal x[n]

x[-1] = x[-2] = ... = x[-n] = 0

Tomando el término del resultado del algoritmo, Tarea, desarrollar los detalles.

 termino condiciones iniciales:
z*(11 - 3*z)

(z^2 - 5 z + 6 ) Y[z] = - z(-3z +11) + \frac{z(3z+5)}{(z-0.5)}

(z^2 - 5 z + 6 ) Y[z] = - \text{condiciones iniciales} + \text{entrada x[n]}

Y[z] = \frac{- z(-3z +11)}{(z^2 - 5 z + 6 )} + \frac{z(3z+5)}{(z-0.5)(z^2 - 5 z + 6 ) }

Respuesta
total

respuesta a
entrada cero ZIR

respuesta a
estado cero ZSR

continuando luego con el proceso de fracciones parciales y cambio al dominio de tiempo discreto.

Y[z] = \frac{26}{15}\frac{z}{z-0.5} - \frac{7}{3}\frac{z}{(z-2)}+\frac{18}{5}\frac{z}{(z-3)}

Aquí se usa la transformada_z inversa con Sympy:

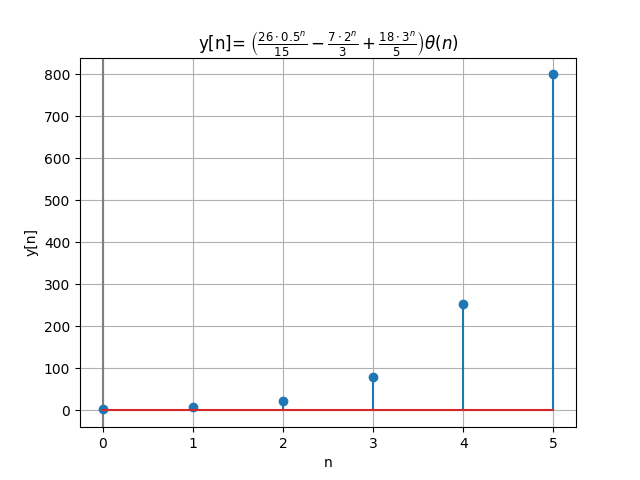

y[n] = \Bigg[ \frac{26}{15}(0.5)^n - \frac{7}{3}(2)^n + \frac{18}{5}(3)^n \Bigg] \mu [n]

3. Algoritmo en Python

Se reutilizan los algoritmos de la sección LTID Transformada z – Fracciones parciales a lo que se añaden las instrucciones de los pasos anteriores.

 Hz {polos:veces} :  {3: 1, 2: 1}
 Hz {ceros:veces} :  {-5/3: 1}

 termino condiciones iniciales:
z*(11 - 3*z)
termino entrada x[n]:
2*z*(3*z + 5)
-------------
   2*z - 1

 Yz = ZIR_z + ZSR_z:
  z*(11 - 3*z)        2*z*(3*z + 5)
- ------------ + ------------------------
   2                       / 2          \
  z  - 5*z + 6   (2*z - 1)*\z  - 5*z + 6/

 Yz en fracciones parciales z:
    26*z          7*z         18*z
------------ - --------- + ---------
15*(z - 1/2)   3*(z - 2)   5*(z - 3)

 y[n]:
/      n      n       n\
|26*0.5    7*2    18*3 |
|------- - ---- + -----|*Heaviside(n)
\   15      3       5  /
>>>

Algoritmo en Python

# Transformada z - Fracciones parciales
# Y(z) = -condicion0+entradaxn = ZIR+ZSR
# Lathi Ejemplo 5.5 p510
import sympy as sym
import telg1001 as fcnm
sym.SYMPY_DEBUG=False

# INGRESO
z = sym.Symbol('z')
n = sym.Symbol('n', real=True)

# señal de entrada Xz
# coeficientes como racional en dominio 'ZZ' enteros
a0 = sym.Rational(1/2).limit_denominator(1000)
Xz = z/(z-a0)

# Hz = Pz/Qz
Pz = 3*z+5
Qz = z**2-5*z+6
F = Pz/Qz

# condiciones iniciales ascendente ...,y[-2],y[-1]
a1 = sym.Rational(37,36) # y[-2]=37/36
a2 = sym.Rational(11,6)  # y[-1]=11/6
cond_inicio = [a1, a2]

# PROCEDIMIENTO
Fz = sym.simplify(F)
Fz_factor = sym.factor(F.evalf())
Fz_factor = fcnm._round_float_is_int(Fz_factor)

# polos y ceros de Fz
[P,Q] = Fz.as_numer_denom()
P = sym.poly(P,z)
Q = sym.poly(Q,z)
P_ceros = sym.roots(P)
Q_polos = sym.roots(Q)

# coeficientes QD
Q_coef  = Q.coeffs()
Q_grado = Q.degree()

# Términos de condiciones iniciales
m0 = len(cond_inicio)
term_0 = 0
for j in range(0,Q_grado,1):
    term_grado = 0
    for i in range(m0-1-j,m0,1):
        term_cond0 = cond_inicio[i]*(z**((m0-1-j)-i ))
        term_grado = term_grado + term_cond0
    term_0 = term_0 + term_grado*Q_coef[j+1]

# salida y(t) a entrada x(t)
term_0  = sym.simplify(term_0*(z**2))
term_xn = sym.simplify(Pz*Xz)
ZIR_z = -sym.simplify(term_0/Q)
ZSR_z = sym.simplify(term_xn/Q)

# Y[z] = entrada0 + estado0
Yz = ZIR_z + ZSR_z

# Y[z] en fracciones parciales y parametros cuadraticos
Yzp = fcnm.apart_z(Yz)
Qs2 = fcnm.Q_cuad_z_parametros(Yzp)

# Inversa de transformada z
yn = 0*n ; Fz_revisar = []
term_sum = sym.Add.make_args(Yzp)
for term_k in term_sum:
    term_kn = fcnm.inverse_z_transform(term_k,z,n)
    if type(term_kn)==tuple:
        yn = yn + term_kn[0]
    else:
        yn = yn + term_kn
yn = yn.collect(sym.Heaviside(n))
yn = yn.collect(sym.DiracDelta(n))
yn = fcnm._round_float_is_int(yn)

# SALIDA
print(' Hz {polos:veces} : ',Q_polos)
print(' Hz {ceros:veces} : ',P_ceros)

print('\n termino condiciones iniciales: ')
sym.pprint(term_0)
print(' termino entrada x[n]:  ')
sym.pprint(term_xn)
print('\n Yz = ZIR_z + ZSR_z:')
sym.pprint(Yz)
print('\n Yz en fracciones parciales z:')
sym.pprint(Yzp)
if len(Qs2)>0:
    print('Y[z] parametros cuadraticos: ')
    for Qs2_k in Qs2:
        print(Qs2_k,':')
        for cadauno in Qs2[Qs2_k].keys():
            print(cadauno,'\t',Qs2[Qs2_k][cadauno])
print('\n y[n]:')
sym.pprint(yn)
if len(Fz_revisar)>0:
    print('\n --- revisar terminos sin transformada en tabla: ---')
    for un_term in Fz_revisar:
        print(un_term)

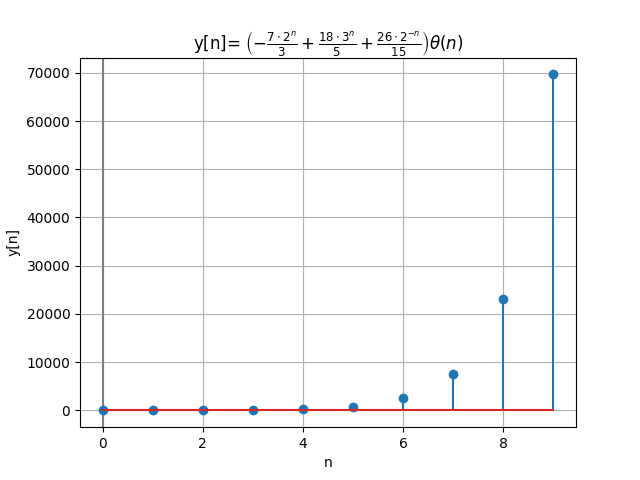

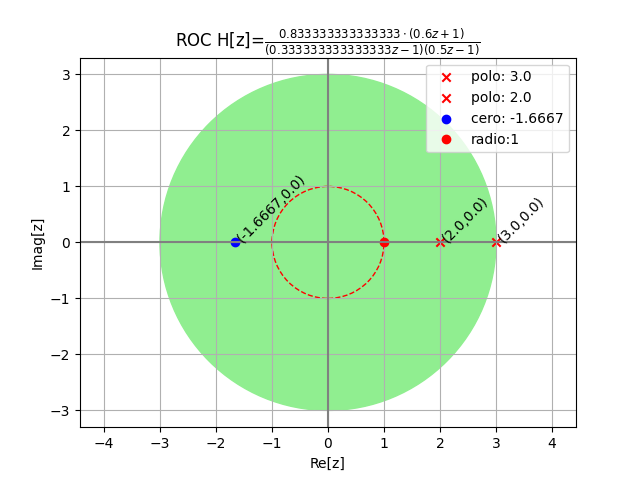

4. Gráfica en Python de Polos y ceros, y[n]

# GRAFICA ----------
import numpy as np
import matplotlib.pyplot as plt

# para graficar polos y ceros
f_nombre = 'H'    # nombre de función[z]: H,X,Y, etc
# grafica de polos y zeros
fig_ROC = fcnm.graficar_Fz_polos(Fz_factor,Q_polos,P_ceros,
                      muestras=101,f_nombre=f_nombre)


# graficar f[n] -------
muestras_fn = 10  # muestras para f[n]
fn = yn  # funcion para grafica
f_nombre ='y' # nombre de funcion para grafica

f_n = sym.lambdify(n,fn.expand(),modules=fcnm.equivalentes)
ki  = np.arange(0,muestras_fn,1,dtype=float)
fi  = f_n(ki)

print('\nseñal discreta '+f_nombre.lower()+'[n]')
print('n   :',ki)
print(f_nombre.lower()+'[n]:',fi)

# graficar f[n]
fig_fn, grafxn = plt.subplots()
plt.axvline(0,color='grey')
plt.stem(ki,fi)
plt.grid()
plt.xlabel('n')
plt.ylabel(f_nombre.lower()+'[n]')
etiqueta = r''+f_nombre.lower()+'[n]= $'+str(sym.latex(fn))+'$'
plt.title(etiqueta)

plt.show()
