Pluviometro LoRaWan con open hardware y open software
Componentes de Hardware

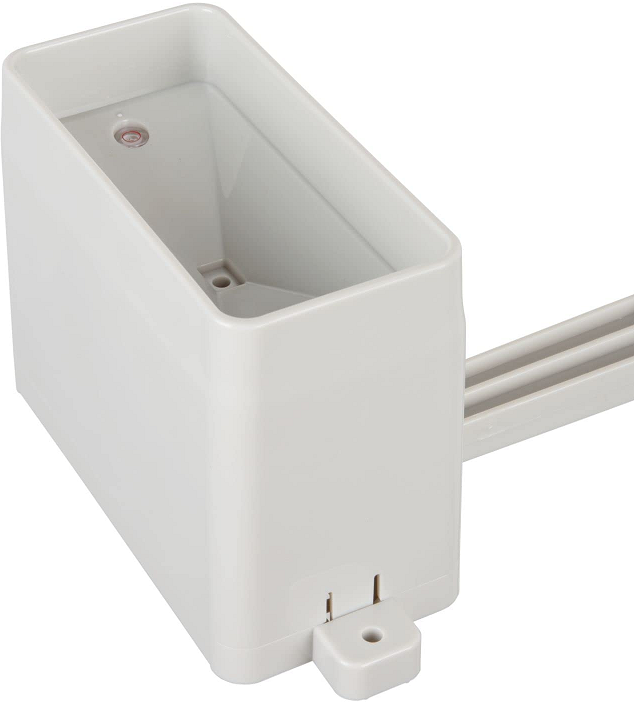

Pluviómetro de cubo basculante
El componente principal es el colector de lluvia con cubo basculante. El colector adquirir solo o en kit con componentes para velocidad y dirección de viento..

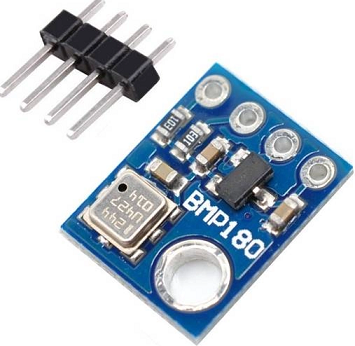

Sensor digital de Presión atmosférica y temperatura BMP180. Comunicación tipo I2C, compatible con Arduino con la librería
#include "BMP180.h"

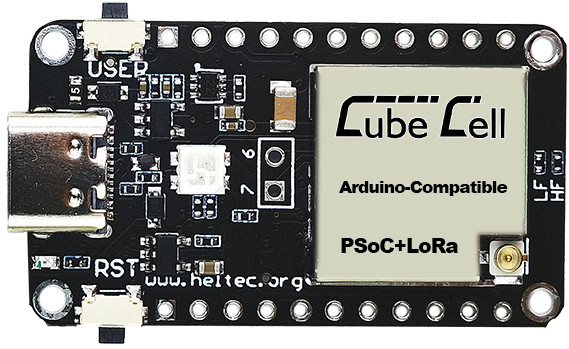

Placa de desarrollo LoRa
Placa de desarrollo LoRa que incluye controlador ARM y módulo de Radio, conexión USB, puerto para batería y panel solar. Por normativa para Ecuador se usa la versión con US915.
El desarrollo es compatible con otros módulos Lora de la serie CubeCell, se ha probado con el modelo "capsule" para la primera versión.
Las instrucciones para interpretar la trama en el gestor de gateways Chirpstack se realizan en JavaScript, siguiendo el mismo orden de bytes transmitido desde el dispositivo.
Para el caso de valores de temperatura se usan números enteros de 2 bytes con signo con dos decimales, según lo permite el sensor usado. El valor antes de transmitir se multiplica por 100. En la recepción se restaura el formato del número al dividirlo para 100.
Al final se añade el acumulado del pluviómetro de los últimos 5 minutos como pluviosum para fines generales.
Con esta parte se habilita la lectura de los parámetros para gestionar los datos en HomeAssistant mediante un mensaje Mqtt.
ChirpStack
// Decode decodes an array of bytes into an object.
// - fPort contains the LoRaWAN fPort number
// - bytes is an array of bytes, e.g. [225, 230, 255, 0]
// - variables contains the device variables e.g. {"calibration": "3.5"} (both the key / value are of type string)
// The function must return an object, e.g. {"temperature": 22.5}
function Decode(fPort, bytes, variables) {
var Down_rssi = -1*parseInt(bytes[0]);
var Down_snr = bytes[1];
var Down_datarate = bytes[2];
// usando entero sin signo
var bateria = (bytes[4] << 8) |(bytes[3]);
bateria = (bateria/1000);
bateria = +bateria.toFixed(2);
// usando entero con signo
var unalectura = (bytes[6] << 8) |(bytes[5]); var unsigno = (unalectura>>>15 === 0) ? 1.0 : -1.0;
var unvalor = unalectura & 0x7fff;
if (unsigno<0){unvalor = unvalor - 32768;}
var ht_temp = unvalor/100;
ht_temp = +ht_temp.toFixed(2);
var ht_humi = (bytes[8] << 8) |(bytes[7]);
ht_humi = ht_humi/100;
ht_humi = +ht_humi.toFixed(2);
var unalectura = (bytes[10] << 8) |(bytes[9]); var unsigno = (unalectura>>>15 === 0) ? 1.0 : -1.0;
var unvalor = unalectura & 0x7fff;
if (unsigno<0){unvalor = unvalor - 32768;}
var bar_temp = unvalor/100;
bar_temp = +bar_temp.toFixed(2);
var unalectura = (bytes[14] << 24) | (bytes[13]<< 16) | (bytes[12] << 8) |(bytes[11]); var unsigno = (unalectura>>>31 === 0) ? 1.0 : -1.0;
var exponente = unalectura>>>23 & 0xff;
var mantisa = (exponente === 0) ? (unalectura & 0x7fffff)<<1 : (unalectura & 0x7fffff) | 0x800000;
var NumReal = unsigno * mantisa * Math.pow(2, exponente - 150);
var bar_press = NumReal;
var pluvi0 = bytes[15];
var pluvi1 = bytes[16];
var pluvi2 = bytes[17];
var pluvi3 = bytes[18];
var pluvi4 = bytes[19];
var pluviosum = pluvi0 + pluvi1 + pluvi2 + pluvi3 + pluvi4;
var appData = {'Down_rssi':Down_rssi,'Down_snr':Down_snr,
'Down_datarate':Down_datarate,
'bateria_V':bateria,
'ht_temp':ht_temp,'ht_humi':ht_humi,
'bar_temp':bar_temp,'bar_press':bar_press,
'pluvi0':pluvi0,'pluvi1':pluvi1,'pluvi2':pluvi2,'pluvi3':pluvi3,'pluvi4':pluvi4,
'pluviosum':pluviosum,
}
return appData;
}
El bloque de sensores se simplifica por partes de control y comunicación acorde al tipo de sensor:
pulsos: Pluviómetro
Analógicos: batería
I2C: humedad, temperatura y presión atmosférica
Pulsos: pluviómetro
El pluviómetro se centra en medir el vaciado de la "doble cubeta basculante".
Para la detección se usa un interruptor magnético que marca el cambio de estado mediante un pulso (pulse) conectado al pin asignado (pluvioPin). Para que la detección sea independiente del estado del dispositivo se usa una interrupción de instrucciones (pulse_tip) que cuenta el pulso (pulse) en flanco de subida (RISING)y marca el evento (pulse_flag).
attachInterrupt(pluvioPin, pulse_tip, RISING);
El dispositivo cuenta los pulsos generados durante un minuto (sample_period) y los almacena en una lista (pulse_list) hasta la transmisión de los datos hacia el gateway LoRa.
Analógicos: Batería
El sensor de estado de batería es un ADC que toma una lectura del estado de la batería antes de cada transmisión LoRa.

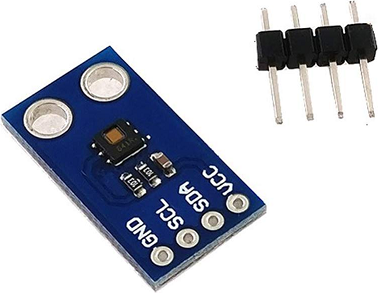

I2C: humedad, temperatura y presión atmosférica
Los sensores de humedad, temperatura y presión son de tipo I2C que se activan solo al ser leídos en cada ciclo de transmisión mediante el pin Vext, Posterior a la lectura apagan para optimizar el ahorro de energía.
Antes de cada lectura, se realiza una verificación de estado de conexión al sensor optimizando el tiempo de éste proceso en caso de fallas del sensor expuesto a condiciones ambientales.
// sensors block
// pluviometer pulse counter at interrupt
void pulse_tip(){
if (pulse<=255){pulse = pulse + 1;}
pulse_flag = true;
}
void pulse_check(){
if (pulse_flag==true){
if (pulse>255){pulse=255;}
pulse_flag = false;
tipfree = 0;
if (serial_msg){
Serial.print("_|_: ");Serial.println(pulse);
}
turnOnRGB(128,200);turnOffRGB();
}
}
void minute_check(){
int i = 0;
pulse_list[i_minute] = pulse;
if (i_minute>=n_minute){
// pluviometer update
for (i = 0; i < n_minute; i = i + 1) {
pluviometer[i] = pulse_list[i];
pulse_list[i] = 0;
}
i_minute = 0;
loop_0 = false;
sensor_flag = true;
tx_done = false;
}
if (serial_msg){
Serial.print("i_minute:");Serial.print(i_minute);
Serial.print(" ; pulse_list:");
for (i = 0; i < n_minute; i = i + 1) {
Serial.print(" "); Serial.print(pulse_list[i]);
}
Serial.print(" ; pluviometer:");
for (i = 0; i < n_minute; i = i + 1) {
Serial.print(" "); Serial.print(pluviometer[i]);
}
Serial.print(" ; tipfree "); Serial.println(tipfree);
}
}
void read_sensors(){
batteryVoltage = getBatteryVoltage();
// sensors check i2c on
byte sensor_error, address;
digitalWrite(Vext, LOW); delay(300);
Wire.begin();
humitemp_active = false;
Wire.beginTransmission(0x40);
sensor_error = Wire.endTransmission();
if (sensor_error == 0){humitemp_active = true;}
prestemp_active = false;
Wire.beginTransmission(0x77);
sensor_error = Wire.endTransmission();
if (sensor_error == 0){prestemp_active = true;}
if (humitemp_active){hdc1080.begin(0x40);}
if (prestemp_active){bmp.begin();}
if (humitemp_active){
ht_temp = hdc1080.readTemperature();
ht_humi = hdc1080.readHumidity();
}
float bar_alti = 0, bar_sea_pres = 0, bar_sea_alt = 0;
if (prestemp_active){
bar_temp = bmp.readTemperature();
bar_pres = bmp.readPressure();
bar_alti = bmp.readAltitude();
bar_sea_pres = bmp.readSealevelPressure();
bar_sea_alt = bmp.readAltitude(100800);
}
// sensors I2C off
Wire.end();
digitalWrite(Vext, HIGH);
if (serial_msg){
Serial.print("Battery = ");Serial.print(batteryVoltage);
Serial.print(" ; --- sensor ");
Serial.print("hum_temp: "); Serial.print(humitemp_active);
Serial.print(" ; bar_temp: "); Serial.println(prestemp_active);
if (humitemp_active){
Serial.print("HDC1080 Temperature = ");
Serial.print(ht_temp); Serial.print(" C ; Humidity = ");
Serial.print(ht_humi);Serial.println(" %");
}
if (prestemp_active){
Serial.print("BMP180 Temperature = ");
Serial.print(bar_temp);Serial.println(" C");
Serial.print(" Pressure = ");
Serial.print(bar_pres);Serial.print(" Pa ; Altitude = ");
Serial.print(bar_alti);Serial.println(" meters");
Serial.print(" SeaLevel(calc)= ");
Serial.print(bar_sea_pres); Serial.print(" Pa ; Altitude = ");
Serial.print(bar_sea_alt); Serial.println(" meters");
}
Serial.println("");
}
}
void onSleep(){
Serial.print("\n i_minute:");Serial.print(i_minute);
Serial.printf(" ;Going into lowpower mode, %d ms later wake up.\r\n",timetillwakeup);
lowpower = 1;
//timetillwakeup ms later wake up;
timetillwakeup = sample_period*1000 - (millis()-sample_ti);
TimerSetValue( &wakeUp, timetillwakeup );
TimerStart( &wakeUp );
}
void onWakeUp(){
Serial.println(" ... Woke up by time");//, %d ms later into lowpower mode.\r\n",timetillsleep);
lowpower = 0;
sleep_flag = false;
sleep_done = true;
//timetillsleep ms later into lowpower mode;
//TimerSetValue( &sleep, timetillsleep );
//TimerStart( &sleep );
}
Adicionalmente existen dos procedimientos usados para el control del modo de ahorro de energía: onSleep() y onWakeup(), que junto a la instrucción lowPowerHandler() permiten un mayor ahorro de energía en los ciclos donde no se han producido pulsos del pluviómetro. Esto minimiza el uso de batería ante los periodos sin lluvia y manteniendo aún el registro por minuto durante largos periodos.
Básicamente, se usa el modo de ahorro de energía si no han ocurrido eventos de conteo del pluviómetro durante al menos un ciclo de n_minute, caso contrario se mantiene el controlador activo.
El bloque principal se basa en el esquema básico de LoRaWan usado para sensores, cambiando la parte de ahorro de energía entre transmisiones DEVICE_STATE_SLEEP a una controlada por periodos de muestreo del pluviómetro con los procedimientos onSleep() y onWakeUp() descritos en la parte de sensores. Se controla las actividades de Lectura de sensores y modos de ahorro de energía por la sucesión de cada evento.
