2da Evaluación I Término 2018-2019. 28/Agosto/2018. MATG1013

Tema 4. (30 puntos) Para una sección de 500 m del acceso marítimo a los puertos de Guayaquil se requiere de un canal con:

• profundidad mínima de 11 metros MLWS
• ancho de 250 m

de tal forma que permita navegar buques de carga de mayor tamaño.

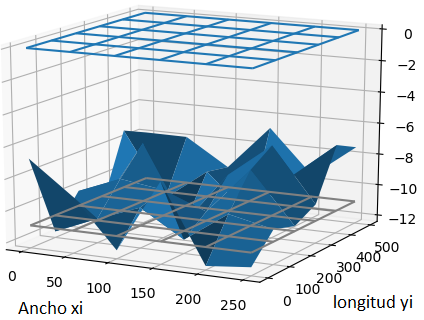

Dispone de las mediciones de profundidad mostradas en la tabla de batimetría:

yi \ xi	0	50	100	150	200	250
0	-6.79	-12.03	-10.04	-11.60	-7.24	-7.91
100	-8.85	-10.89	-8.95	-7.23	-11.42	-7.93
200	-11.90	-9.86	-9.35	-12.05	-9.38	-9.65
300	-7.30	-11.55	-10.41	-8.67	-11.84	-6.77
400	-12.17	-9.62	-7.47	-6.51	-9.02	-9.60
500	-11.90	-10.23	-10.68	-9.94	-6.76	-7.46

a) Obtenga la tabla de dragado como la diferencia entre la profundidad del canal requerido y la tabla de batimetría.

b) Estime el volumen de sedimentos a remover por la draga usando integración por el método de Simpson.

Nota: Si el fondo está más allá de los 11 metros, no se requiere la intervención de la draga.

Rúbrica: literal a (5 puntos), selección apropiada del método por intervalo y aplicación en un eje (15 puntos), integración en el otro eje (5 puntos), presentar las iteraciones correctamente (5 puntos)

---

profcanal = 11

xi = [ 0.,  50, 100, 150, 200, 250]
yi = [ 0., 100, 200, 300, 400, 500]

batimetria = [[ -6.79,-12.03,-10.04,-11.60, -7.24,-7.91],
              [ -8.85,-10.89, -8.95, -7.23,-11.42,-7.93],
              [-11.90, -9.86, -9.35,-12.05, -9.38,-9.65],
              [ -7.30,-11.55,-10.41, -8.67,-11.84,-6.77],
              [-12.17, -9.62, -7.47, -6.51, -9.02,-9.60],
              [-11.90,-10.23,-10.68, -9.94, -6.76,-7.46]]

MLWS: Nivel Medio de las Bajamares de Sicigia / nivel de referencia.
Batimetría: es el levantamiento del relieve de Superficies Subacuáticas

Referencias: [1] El dragado del canal a los puertos de Guayaquil se anunciará el 26 de marzo del 2018. El comercio. 21/03/2018. https://www.elcomercio.com/actualidad/dragado-canal-puertos-guayaquil-jaimenebot.html.

[2] Calado de puertos. El universo. 2013.08.16 https://www.eluniverso.com/noticias/2013/08/16/nota/1294716/calado-puertos-region-llega-138-m,

[3] Operación Draga, Spud Carriage Animation. Ellicott Dredges. Nov 14,2012.
