1. Algoritmo en Python - Frontera sujeta
Para el ejercicio anterior, haciendo que la primera derivada sea cero en los extremos y luego de realizar los ajustes al algoritmo, se tiene como resultado:
h: [0.1 0.1 0.1]
A:
[[-0.03333333 -0.01666667 0. 0. ]
[ 0.1 0.4 0.1 0. ]
[ 0. 0.1 0.4 0.1 ]
[ 0. 0. 0.01666667 0.03333333]]
B: [ -3.5 -27. 24. -3. ]
S: [ 178. -146. 136. -158.]
coeficientes[ ,tramo]:
a: [-540. 470. -490.]
b: [ 89. -73. 68.]
c: [-3.99680289e-15 1.60000000e+00 1.10000000e+00]
d: [1.45 1.8 1.7 ]
Trazador cúbico frontera sujeta
Polinomios por tramos:
x = [ 0.1 , 0.2 ]
expresión: -3.99680288865056e-15*x - 540.0*(x - 0.1)**3 + 89.0000000000001*(x - 0.1)**2 + 1.45
simplifica:
3 2
- 540.0⋅x + 251.0⋅x - 34.0⋅x + 2.88
x = [ 0.2 , 0.3 ]
expresión: 1.6*x + 470.0*(x - 0.2)**3 - 73.0*(x - 0.2)**2 + 1.48
simplifica:
3 2
470.0⋅x - 355.0⋅x + 87.2000000000001⋅x - 5.20000000000001
x = [ 0.3 , 0.4 ]
expresión: 1.1*x - 490.0*(x - 0.3)**3 + 68.0*(x - 0.3)**2 + 1.37
simplifica:
3 2
- 490.0⋅x + 509.0⋅x - 172.0⋅x + 20.72
Instrucciones en Python
# Trazador cubico frontera sujeta
import numpy as np
import sympy as sym
def traza3sujeto(xi,yi,d1y0,dy1n, vertabla=False):
''' trazador cubico sujeto, d1y0=y'(x[0]), dyn=y'(x[n-1])
1ra derivadas en los nodos extremos son conocidas
'''
# Vectores como arreglo, numeros reales
xi = np.array(xi,dtype=float)
yi = np.array(yi,dtype=float)
n = len(xi)
h = np.diff(xi,n=1) # h tamano de paso
# Sistema de ecuaciones
A = np.zeros(shape=(n,n), dtype=float)
B = np.zeros(n, dtype=float)
S = np.zeros(n-1, dtype=float)
A[0,0] = -h[0]/3
A[0,1] = -h[0]/6
B[0] = d1y0 - (yi[1]-yi[0])/h[0]
for i in range(1,n-1,1):
A[i,i-1] = h[i-1]
A[i,i] = 2*(h[i-1]+h[i])
A[i,i+1] = h[i]
B[i] = 6*((yi[i+1]-yi[i])/h[i] - (yi[i]-yi[i-1])/h[i-1])
A[n-1,n-2] = h[n-2]/6
A[n-1,n-1] = h[n-2]/3
B[n-1] = d1yn - (yi[n-1]-yi[n-2])/h[n-2]
# Resolver sistema de ecuaciones, S
S = np.linalg.solve(A,B)
# Coeficientes
a = np.zeros(n-1, dtype = float)
b = np.zeros(n-1, dtype = float)
c = np.zeros(n-1, dtype = float)
d = np.zeros(n-1, dtype = float)
for j in range(0,n-1,1):
a[j] = (S[j+1]-S[j])/(6*h[j])
b[j] = S[j]/2
c[j] = (yi[j+1]-yi[j])/h[j] - (2*h[j]*S[j]+h[j]*S[j+1])/6
d[j] = yi[j]
# Polinomio trazador
x = sym.Symbol('x')
px_tabla = []
for j in range(0,n-1,1):
pxtramo = a[j]*(x-xi[j])**3 + b[j]*(x-xi[j])**2 + c[j]*(x-xi[j])+ d[j]
px_tabla.append(pxtramo)
if vertabla==True:
print('h:',h)
print('A:') ; print(A)
print('B:',B) ; print('S:',S)
print('coeficientes[ ,tramo]:')
print('a:',a) ; print('b:',b)
print('c:',c) ; print('d:',d)
return(px_tabla)
# PROGRAMA ---------------
# INGRESO
xi = [0.1 , 0.2, 0.3, 0.4]
fi = [1.45, 1.8, 1.7, 2.0]
titulo = 'Trazador cúbico frontera sujeta'
# sujeto, 1ra derivadas en los nodos extremos son conocidas
d1y0 = 0 # izquierda, xi[0]
d1yn = 0 # derecha, xi[n-1]
# PROCEDIMIENTO
n = len(xi)
# Obtiene los polinomios por tramos
px_tabla = traza3sujeto(xi,fi,d1y0,d1yn,vertabla=True)
# SALIDA
print(titulo)
print('Polinomios por tramos: ')
for i in range(0,n-1,1):
print('x = [',xi[i],',',xi[i+1],']')
print('expresión:',px_tabla[i])
print('simplifica:')
sym.pprint(px_tabla[i].expand())

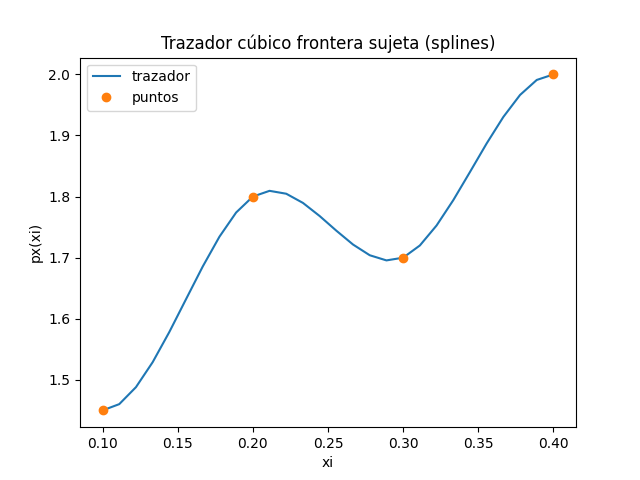

2. Gráfica en Python
La gráfica se realiza en un bloque con los resultados del algoritmo
# GRAFICA --------------
import matplotlib.pyplot as plt
muestras = 10 # entre cada par de puntos
# Puntos para grafica en cada tramo
xtraza = np.array([],dtype=float)
ytraza = np.array([],dtype=float)
i = 0
while i<n-1: # cada tramo
xtramo = np.linspace(xi[i],xi[i+1],muestras)
# evalua polinomio del tramo
pxk = sym.lambdify('x',px_tabla[i])
ytramo = pxk(xtramo)
# vectores de trazador en x,y
xtraza = np.concatenate((xtraza,xtramo))
ytraza = np.concatenate((ytraza,ytramo))
i = i + 1
# Graficar
plt.plot(xtraza,ytraza, label='trazador')
plt.plot(xi,fi,'o', label='puntos')
plt.title(titulo)
plt.xlabel('xi')
plt.ylabel('px(xi)')
plt.legend()
plt.show()
plt.show()
3. Trazador cúbico sujeto en librería Scipy.interpolate.CubicSpline
También es posible usar la función de Scipy para generar los trazadores cúbicos en el caso de frontera sujeta. Se hacen los ajustes en el bloque de ingreso, considerando que las primeras derivadas en los nodos extremos son conocidas.
# Trazador cúbico frontera sujeta con Scipy
import numpy as np
import scipy as sp
import sympy as sym
# INGRESO
xi = [0.1 , 0.2, 0.3, 0.4]
fi = [1.45, 1.8, 1.7, 2.0]
titulo = 'Trazador cúbico frontera sujeta'
# sujeto, 1ra derivadas en los nodos extremos son conocidas
d1y0 = 0 # izquierda, xi[0]
d1yn = 0 # derecha, xi[n-1]
cs_tipo = ((1, d1y0), (1, d1yn)) # sujeto
# PROCEDIMIENTO
# Vectores como arreglo, numeros reales
xi = np.array(xi,dtype=float)
fi = np.array(fi,dtype=float)
n = len(xi)
# coeficientes de trazadores cúbicos
traza_c = sp.interpolate.CubicSpline(xi,fi,bc_type=cs_tipo )
traza_coef = traza_c.c # coeficientes
a = traza_coef[0]
b = traza_coef[1]
c = traza_coef[2]
d = traza_coef[3]
# Polinomio trazador
x = sym.Symbol('x')
px_tabla = []
for j in range(0,n-1,1):
pxtramo = a[j]*(x-xi[j])**3 + b[j]*(x-xi[j])**2 + c[j]*(x-xi[j])+ d[j]
px_tabla.append(pxtramo)
# SALIDA
print(titulo)
print('coeficientes:')
print('a:',a)
print('b:',b)
print('c:',c)
print('d:',d)
print('Polinomios por tramos: ')
for i in range(0,n-1,1):
print('x = [',xi[i],',',xi[i+1],']')
print('expresión:',px_tabla[i])
print('simplifica:')
sym.pprint(px_tabla[i].expand())
La gráfica se puede realizar con el bloque presentado para el algoritmo anterior. El resultado del algoritmo se presenta como
Trazador cúbico frontera sujeta
coeficientes:
a: [-540. 470. -490.]
b: [ 89. -73. 68.]
c: [0. 1.6 1.1]
d: [1.45 1.8 1.7 ]
Polinomios por tramos:
x = [ 0.1 , 0.2 ]
expresión: -540.0*(x - 0.1)**3 + 89.0*(x - 0.1)**2 + 1.45
simplifica:
3 2
- 540.0⋅x + 251.0⋅x - 34.0⋅x + 2.88
x = [ 0.2 , 0.3 ]
expresión: 1.6*x + 470.0*(x - 0.2)**3 - 73.0*(x - 0.2)**2 + 1.48
simplifica:
3 2
470.0⋅x - 355.0⋅x + 87.2000000000001⋅x - 5.2
x = [ 0.3 , 0.4 ]
expresión: 1.1*x - 490.0*(x - 0.3)**3 + 68.0*(x - 0.3)**2 + 1.37
simplifica:
3 2
- 490.0⋅x + 509.0⋅x - 172.0⋅x + 20.72
