Referencia: Chapra 21.3 p640
En la práctica, existen muchas situaciones con segmentos o tramos de tamaños desiguales. Por ejemplo, los datos obtenidos en experimentos frecuentemente son de este tipo. Para integración numérica, se busca identificar los segmentos de igual tamaño y aplicar: Simpson 3/8, Simpson 1/3 o trapecio.
El algoritmo se desarrolla al incorporar cada método como integral numérico de "fórmulas compuestas".
[ Concepto ] [ Algoritmo /función ] [ Gráfica ] [ diferencias entre tramos ]
1. Ejercicio
Los datos de ejemplo son:
xi = [1. , 1.22222222, 1.44444444, 1.66666667,
1.88888889, 2.11111111, 2+1/3, 2+1/3+0.2,
2+1/3+0.4, 3. ]
fi = [0.84147098, 1.03905509, 1.19226953, 1.28506615,
1.30542157, 1.24598661, 1.10453193, 0.90952929,
0.65637234, 0.24442702]
[ Concepto ] [ Algoritmo /función ] [ Gráfica ] [ diferencias entre tramos ]
..
2. Algoritmo como función en Python
Los resultados del algoritmo muestran los detalles parciales al aplicar cada método acorde a los requisitos de cada uno en el siguiente orden: Tres tramos iguales permiten aplicar Simpson de 3/8, Dos tramos iguales permiten aplicar Simpson de 1/3, Un tramo desigual le aplica trapecio.
Los métodos usados de identifican por el arreglo de tramos iguales:
Fórmulas compuestas, tramos: 9 métodos 3:Simpson3/8, 2:Simpson1/3, 1:Trapecio, 0:usado tramos iguales en xi: [3 0 0 3 0 0 2 0 1 0] Simpson 3/8 : 0.7350425751495739 Simpson 3/8 : 0.8369852099634817 Simpson 1/3 : 0.3599347620000003 trapecio : 0.1201065813333333 tramos iguales en xi: [3 0 0 3 0 0 2 0 1 0] Integral: 2.0520691284463894
Instrucciones en Python
# Integración Simpson 3/8, Simpson 1/3 y trapecio # tramos no iguales, formulas compuestas import numpy as np # INGRESO xi = [1. , 1.22222222, 1.44444444, 1.66666667, 1.88888889, 2.11111111, 2+1/3, 2+1/3+0.2, 2+1/3+0.4, 3. ] fi = [0.84147098, 1.03905509, 1.19226953, 1.28506615, 1.30542157, 1.24598661, 1.10453193, 0.90952929, 0.65637234, 0.24442702] # PROCEDIMIENTO def simpson_compuesto(xi,fi,vertabla=False,casicero=1e-7): '''Método compuesto Simpson 3/8, Simpson 1/3 y trapecio salida: integral,cuenta_h ''' # vectores como arreglo, numeros reales xi = np.array(xi,dtype=float) fi = np.array(fi,dtype=float) n = len(xi) # Método compuesto Simpson 3/8, Simpson 1/3 y trapecio cuenta_h = (-1)*np.ones(n,dtype=int) # sin usar suma = 0 # integral total suma_parcial =[] # integral por cada método i = 0 while i<(n-1): # i<tramos, al menos un tramo tramo_usado = False h = xi[i+1]-xi[i] # tamaño de paso, supone constante # tres tramos iguales if (tramo_usado==False) and (i+3)<n: d2x = np.diff(xi[i:i+4],2) # diferencias entre tramos errado = np.max(np.abs(d2x)) if errado<casicero: # Simpson 3/8 S38 = (3/8)*h*(fi[i]+3*fi[i+1]+3*fi[i+2]+fi[i+3]) suma = suma + S38 cuenta_h[i:i+3] = [3,0,0] # Simpson 3/8 suma_parcial.append(['Simpson 3/8',S38]) i = i+3 tramo_usado = True # dos tramos iguales if (tramo_usado==False) and (i+2)<n: d2x = np.diff(xi[i:i+3],2) # diferencias entre tramos errado = np.max(np.abs(d2x)) if errado<casicero: # Simpson 1/3 S13 = (h/3)*(fi[i]+4*fi[i+1]+fi[i+2]) suma = suma + S13 cuenta_h[i:i+2] = [2,0] suma_parcial.append(['Simpson 1/3',S13]) i = i+2 tramo_usado = True # un tramo igual if (tramo_usado == False) and (i+1)<n: trapecio = (h/2)*(fi[i]+fi[i+1]) suma = suma + trapecio cuenta_h[i:i+1] = [1] # usar trapecio suma_parcial.append(['trapecio',trapecio]) i = i+1 tramo_usado = True cuenta_h[n-1] = 0 # ultima casilla if vertabla==True: #mostrar datos parciales print('Fórmulas compuestas, tramos:',n-1) print('métodos 3:Simpson3/8, 2:Simpson1/3, 1:Trapecio, 0:usado') print('tramos iguales en xi:',cuenta_h) for unparcial in suma_parcial: print('',unparcial[0],':',unparcial[1]) return(suma,cuenta_h) # usa función area,cuenta_h = simpson_compuesto(xi,fi,vertabla=True) # SALIDA print('tramos iguales en xi:',cuenta_h) print('Integral:',area)
[ Concepto ] [ Algoritmo /función ] [ Gráfica ] [ diferencias entre tramos ]
..

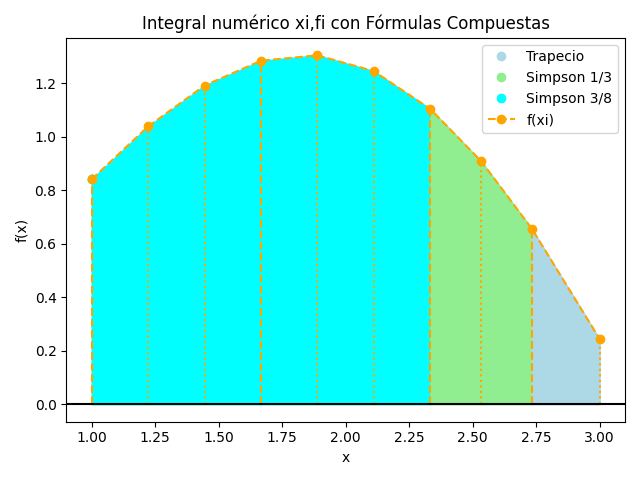

3. Gráfica de segmentos desiguales
En la gráfica se diferencian los métodos aplicados por colores.
Se añaden al algoritmo anterior las siguientes instrucciones,
# GRAFICA --------------------- import matplotlib.pyplot as plt n = len(xi) # muestras tramos = n-1 metodotipo = [['na','grey'], ['Trapecio','lightblue'], ['Simpson 1/3','lightgreen'], ['Simpson 3/8','cyan']] # etiquetas linea plt.plot(xi[0],fi[0],'o', label=metodotipo[1][0], color=metodotipo[1][1]) plt.plot(xi[0],fi[0],'o', label=metodotipo[2][0], color=metodotipo[2][1]) plt.plot(xi[0],fi[0],'o', label=metodotipo[3][0], color=metodotipo[3][1]) # relleno y bordes tipo = 0 for i in range(0,tramos,1): if cuenta_h[i]>0: tipo = cuenta_h[i] plt.fill_between([xi[i],xi[i+1]], [fi[i],fi[i+1]],[0,0], color=metodotipo[tipo][1]) # Divisiones entre tramos for i in range(0,n,1): tipolinea = 'dashed' # inicia un método if cuenta_h[i]==0: tipolinea = 'dotted' # dentro de un método plt.vlines(xi[i],0,fi[i],linestyle=tipolinea, color='orange') # puntos de xi,fi plt.plot(xi,fi,marker='o',linestyle='dashed', color='orange',label='f(xi)') plt.axhline(0,color='black') # eje x plt.xlabel('x') plt.ylabel('f(x)') plt.title('Integral numérico xi,fi con Fórmulas Compuestas') plt.legend() plt.tight_layout() plt.show()
[ Concepto ] [ Algoritmo /función ] [ Gráfica ] [ diferencias entre tramos ]
..
4. Diferencias entre tramos xi

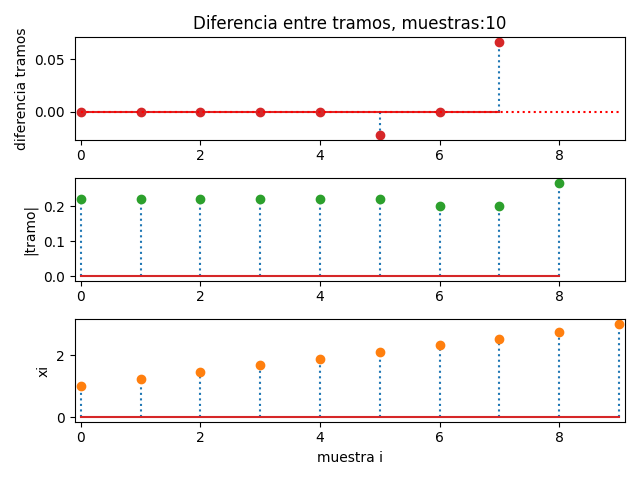

Las diferencias entre tramos pueden ser analizadas con una gráfica, usando operaciones de diferencias finitas.
Resultado del algoritmo:
d1xi: [0.22222222 0.22222222 0.22222223 0.22222222 0.22222222 0.22222222 0.2 0.2 0.26666667] d2xi: [ 2.22044605e-16 9.99999972e-09 -9.99999972e-09 -2.22044605e-16 3.33333361e-09 -2.22222233e-02 -4.44089210e-16 6.66666667e-02] diferencia máxima: 4.440892098500626e-16 en i: 7 tramos iguales en xi: [3 0 0 2 0 1 2 0 1 0]
Instrucciones en Python
# revisa xi por # tramos equidistantes y no iguales import numpy as np # INGRESO xi = [1. , 1.22222222, 1.44444444, 1.66666667, 1.88888889, 2.11111111, 2+1/3, 2+1/3+0.2, 2+1/3+0.4, 3. ] # PROCEDIMIENTO casicero=1e-7 # vectores como arreglo, números reales xi = np.array(xi,dtype=float) n = len(xi) # diferencias finitas en xi d1xi = np.diff(xi,1) # magnitud de tramos d2xi = np.diff(xi,2) # diferencia entre tramos errado = np.max(np.abs(d2xi)) # error mayor donde = np.argmax(np.abs(d2xi)) # donde es error mayor # revisa tramos iguales cuenta_h = -1*np.ones(n,dtype=int) i = 0 while i<(n-1): # i<tramos, al menos un tramo tramo_usado = False # tres tramos iguales if (tramo_usado==False) and (i+3)<n: d2x = np.diff(xi[i:i+4],2) # diferencias entre tramos errado = np.max(np.abs(d2x)) if errado<casicero: # Simpson 3/8 cuenta_h[i:i+3] = [3,0,0] i = i+3 tramo_usado==True # dos tramos iguales if (tramo_usado==False) and (i+2)<n: d2x = np.diff(xi[i:i+3],2) # diferencias entre tramos errado = np.max(np.abs(d2x)) if errado<casicero: # Simpson 1/3 cuenta_h[i:i+2] = [2,0] i = i+2 tramo_usado = True # un tramo igual if (tramo_usado == False) and (i+1)<n: cuenta_h[i:i+1] = [1] # usar trapecio i = i+1 tramo_usado = True cuenta_h[n-1] = 0 # ultima casilla # SALIDA print('d1xi:',d1xi) print('d2xi:',d2xi) print('diferencia máxima:',errado,' en i:',donde) print('tramos iguales en xi:',cuenta_h) # GRAFICA import matplotlib.pyplot as plt m = len(xi)-1 plt.subplot(311) # diferencia entre tramos plt.stem(d2xi,linefmt=':',markerfmt ='C03') plt.plot(np.ones(n)*casicero,color='red',linestyle='dotted') plt.xlim(-0.1,m+0.1) plt.ylabel('diferencia tramos') plt.title('Diferencia entre tramos, muestras:'+str(n)) plt.subplot(312) # tramos plt.stem(d1xi,linefmt=':',markerfmt ='C02') plt.xlim(-0.1,m+0.1) plt.ylabel('|tramo|') plt.subplot(313) # muestras plt.stem(xi,linefmt=':',markerfmt ='C01') plt.xlim(-0.1,m+0.1) plt.ylabel('xi') plt.xlabel('muestra i') plt.tight_layout() plt.show()
