1. La regla de Simpson 1/3
Referencia: Chapra 21.2.1 p631, Burden 4.3 p144, Rodríguez 7.1.4 p281

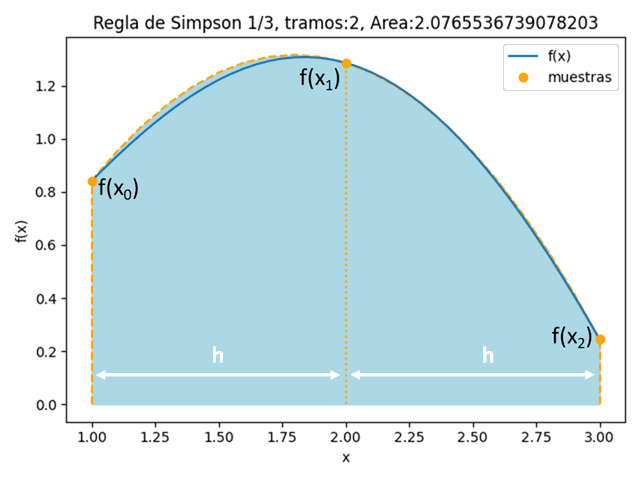

I\cong \frac{h}{3}[f(x_0)+4f(x_1) + f(x_2)]
Es el resultado cuando se realiza una interpolación con polinomio de segundo grado.
I = \int_a^b f(x) \delta x \cong \int_a^b f_2 (x) \delta xSe puede obtener usando un polinomio de Lagrange de segundo grado:
I = \int_{x_0}^{x_2} \bigg[ \frac{(x-x_1)(x-x_2)}{(x_0-x_1)(x_0-x_2)} f(x_0) + + \frac{(x-x_0)(x-x_2)}{(x_1-x_0)(x_1-x_2)} f(x_1) + + \frac{(x-x_0)(x-x_1)}{(x_2-x_0)(x_2-x_1)} f(x_2) \bigg] \delta xque simplificando tiene como resultado para un solo tramo:
I\cong \frac{h}{3}[f(x_0)+4f(x_1) + f(x_2)]siendo h el tamaño de paso, donde para la expresión el divisor debe ser par, múltiplo de 2, al cubrir todo el intervalo [a,b]. En caso de usar valores de muestras xi, fi, el valor de h debe ser constante.
h=\frac{b-a}{tramos}Error de truncamiento
la cota del error de truncamiento se estima como O(h5)
error_{trunca} = -\frac{h^5}{90} f^{(4)}(z)para un valor de z dentro del intervalo [a,b] de integración.
para cuantificar el valor, se puede usar la diferencia finita Δ4f, pues con la derivada sería muy laborioso.
2. Ejercicio
Para integrar la función en el intervalo [1,3] con 4, 16, 32 ,64 y 128 tramos,
f(x)= \sqrt {(x)} \sin(x) 1 \leq x \leq 3Para el ejercicio planteado en la regla de trapecio, usando cuatro tramos, se aplica el método cada dos tramos. Es decir el número de tramos debe ser múltiplo de 2.
tramos = 4 h = \frac{3-1}{4} = \frac{1}{2} = 0.5 I\cong \frac{0.5}{3}[f(1)+4f(1.5) + f(2)] + + \frac{0.5}{3}[f(2)+4f(2.5) + f(3)] f(1)= \sqrt {(1)} \sin(1) = 0.8414 f(1.5)= \sqrt {(1.5)} \sin(1.5) = 1.2216 f(2)= \sqrt {(2)} \sin(2) = 1.2859 f(2.5)= \sqrt {(2.5)} \sin(2.5) = 0.9462 f(3)= \sqrt {(3)} \sin(3) = 0.2444 I\cong \frac{0.5}{3}[0.8414+4(1.2216) + 1.2859] + + \frac{0.5}{3}[1.2859+4(0.9462) + 0.2444] I\cong 2.054Note que al usar Simpson 1/3 con 4 tramos el resultado tiene los 2 primeros decimales iguales a usar Trapecio con 16 tramos.
>>> import numpy as np
>>> fx = lambda x: np.sqrt(x)*np.sin(x)
>>> xi = [1, 1+1/2, 1+2/2, 1+3/2, 3]
>>> xi
[1, 1.5, 2.0, 2.5, 3]
>>> fx(xi)
array([0.84147098, 1.22167687, 1.28594075,
0.94626755, 0.24442702])
>>> (0.5/3)*(fx(1)+4*fx(1.5)+fx(2)) + (0.5/3)*(fx(2)+4*fx(2.5)+fx(3))
2.0549261957703937
>>>
Para más de 4 tramos es preferible realizar las operaciones con un algoritmo.
3. Algoritmo para integral f(x) en Python
Del ejercicio con trapecios, se repite el ejercicio con n tramos; usando dos tramos (tres puntos) en cada iteración.
Cada iteración se procesa avanzando dos puntos xi, xi+h, xi+2h . Ejemplo:
tramos: 2
Integral fx con Simpson1/3: 2.0765536739078203tramos: 4
Integral fx con Simpson1/3: 2.0549261957703937...
tramos: 8
Integral fx con Simpson1/3: 2.053709383061734
tramos: 16
Integral fx con Simpson1/3: 2.053635013281097Se realiza mediante la aplicación directa de la fórmula para cada segmento conformado de dos tramos. Se verifica que el valor de tramos sea par.
Instrucciones en Python Simpson 1/3 para f(x) y n tramos:
# Regla Simpson 1/3 para f(x) entre [a,b],tramos
import numpy as np
# INGRESO
fx = lambda x: np.sqrt(x)*np.sin(x)
a = 1 # intervalo de integración
b = 3
tramos = 2 # par, múltiplo de 2
# validar: tramos debe múltiplo de 2
while tramos%2 > 0:
print('tramos: ',tramos)
tramos = int(input('tramos debe ser par: '))
# PROCEDIMIENTO
muestras = tramos + 1
xi = np.linspace(a,b,muestras)
fi = fx(xi)
# Regla de Simpson 1/3
h = (b-a)/tramos
suma = 0 # integral numérico
for i in range(0,tramos,2):
S13= (h/3)*(fi[i]+4*fi[i+1]+fi[i+2])
suma = suma + S13
# SALIDA
print('tramos:', tramos)
print('Integral fx con Simpson1/3: ', suma)
4. Gráfica para integral f(x) con Simpson 1/3

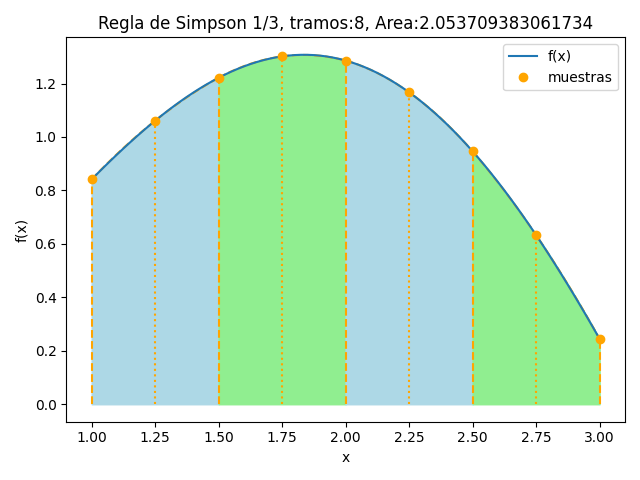

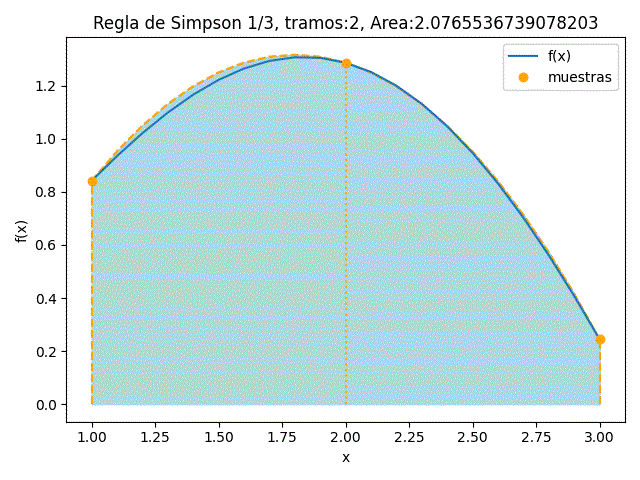

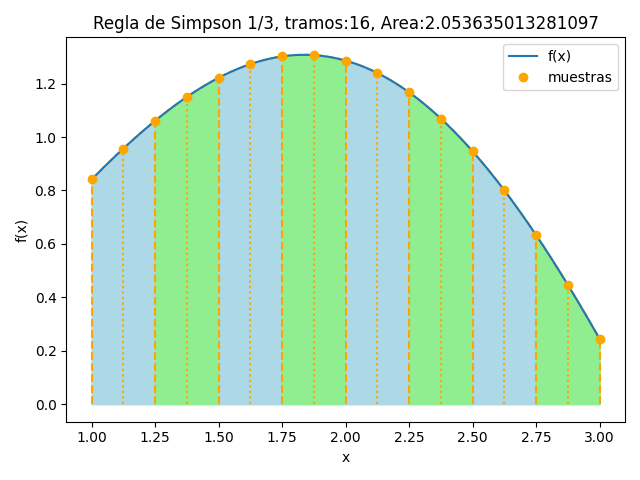

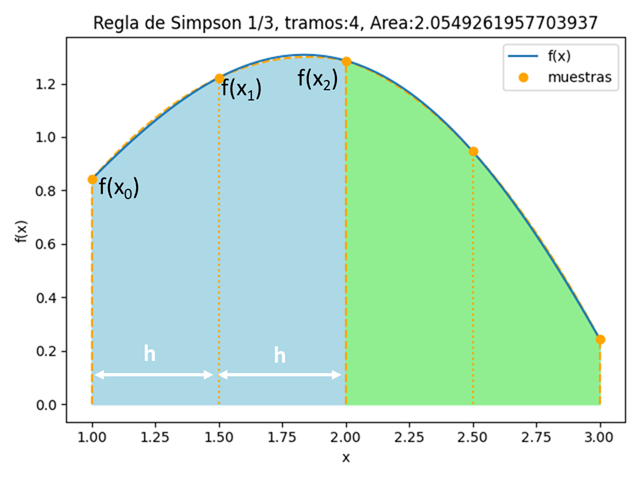

Se puede observar mejor lo expresado usando la gráfica para observar los tramos, muestras, por segmento. Para este caso se ejecuta el algoritmo anterior usando tramos=4.
Instrucciones en Python adicionales al algoritmo anterior
# GRAFICA ---------------------
import matplotlib.pyplot as plt
titulo = 'Regla de Simpson 1/3'
titulo = titulo + ', tramos:'+str(tramos)
titulo = titulo + ', Area:'+str(suma)
fx_existe = True
try:
# fx suave aumentando muestras
muestrasfxSuave = tramos*10 + 1
xk = np.linspace(a,b,muestrasfxSuave)
fk = fx(xk)
except NameError:
# falta variables a,b,muestras y la función fx
fx_existe = False
try: # existen mensajes de error
msj_existe = len(msj)
except NameError:
# falta variables mensaje: msj
msj = []
# Simpson 1/3 relleno y bordes, cada 2 tramos
for i in range(0,muestras-1,2):
x_tramo = xi[i:(i+2)+1]
f_tramo = fi[i:(i+2)+1]
# interpolación polinomica a*(x**2)+b*x+c
coef = np.polyfit(x_tramo, f_tramo, 2) # [a,b,c]
px = lambda x: coef[0]*(x**2)+coef[1]*x+coef[2]
xp = np.linspace(x_tramo[0],x_tramo[-1],21)
fp = px(xp)
plt.plot(xp,fp,linestyle='dashed',color='orange')
relleno = 'lightgreen'
if (i/2)%2==0: # bloque 2 tramos, es par
relleno ='lightblue'
if len(msj)==0: # sin errores
plt.fill_between(xp,fp,fp*0,color=relleno)
# Divisiones verticales Simpson 1/3
for i in range(0,muestras,1):
tipolinea = 'dotted'
if i%2==0: # i par, multiplo de 2
tipolinea = 'dashed'
if len(msj)==0: # sin errores
plt.vlines(xi[i],0,fi[i],linestyle=tipolinea,
color='orange')
# Graficar f(x), puntos
if fx_existe==True:
plt.plot(xk,fk,label='f(x)')
plt.plot(xi,fi,'o',color='orange',label ='muestras')
plt.xlabel('x')
plt.ylabel('f(x)')
plt.title(titulo)
plt.legend()
plt.tight_layout()
plt.show()
5. Algoritmo para x[i], f[i] como muestras en Python
Cuando se integra sobre muestras dadas por los vectores xi, fi. Se revisa que los tramos entre muestras sean iguales para un Simpson 1/3 y que existan suficientes puntos para completar el integral.
xi = [1. , 1.5, 2. , 2.5, 3.]
fi = [0.84147098, 1.22167687, 1.28594075,
0.94626755, 0.24442702]Cuando se integra sobre muestras dadas por los vectores xi, fi. Se revisa que los tramos entre muestras sean iguales para un Simpson 1/3 y que existan suficientes puntos para completar el integral.
La gráfica se puede obtener usando el bloque correspondiente en la sección anterior.
# Integración Simpson 1/3 para muestras xi,fi
import numpy as np
# INGRESO
xi = [1. , 1.5, 2. , 2.5, 3.]
fi = [0.84147098, 1.22167687, 1.28594075,
0.94626755, 0.24442702]
# PROCEDIMIENTO
casicero=1e-15
# vectores como arreglo, numeros reales
xi = np.array(xi,dtype=float)
fi = np.array(fi,dtype=float)
muestras = len(xi)
tramos = muestras-1
msj = [] # mensajes de error
if tramos<2: # puntos insuficientes
msj.append(['tramos insuficientes:',tramos])
suma = 0 # integral numerico
i = 0
while i<(muestras-2) and len(msj)==0: # i<tramos, al menos dos tramos
h = xi[i+1]-xi[i] # tamaño de paso, supone constante
if (i+2)<muestras: # dos tramos
d2x = np.diff(xi[i:i+3],2) # diferencias entre tramos
errado = np.max(np.abs(d2x))
if errado<casicero: # Simpson 1/3
S13 = (h/3)*(fi[i]+4*fi[i+1]+fi[i+2])
suma = suma + S13
i = i+2
else:
donde = np.argmax(np.abs(d2x))+i+1
msj.append(['no equidistantes en i',donde])
# SALIDA
print('tramos: ',tramos)
if len(msj)>0: # mensajes de error
print('Revisar errores en xi:',xi)
print('tramos:',np.diff(xi,1))
for unmsj in msj:
print('',unmsj[0],':',unmsj[1])
else:
print('Integral fx con Simpson1/3:',suma)
resultados
tramos: 4
Integral con Simpson 1/3: 2.0549261966666665
>>> 6. Fórmula con varios segmentos y h constante
Usado cuando el intervalo a integrar tiene varios segmentos, cada segmento tiene dos tramos. Ejemplo para dos segmentos, cuatro tramos, semejante al usado en la gráfica. La simplificación es válida si h es constante.
I\cong \frac{h}{3}[f(x_0)+4f(x_1) + f(x_2)] + + \frac{h}{3}[f(x_2)+4f(x_3) + f(x_4)]tomando factor común h/3
I\cong \frac{h}{3}[f(x_0)+4f(x_1) + 2f(x_2) + +4f(x_3) + f(x_4)]
