5.4 Cuadratura de Gauss

Referencia: Chapra 22.3 p655 pdf679, Rodriguez 7.3 p294, Burden 4.7 p220 pdf230

La cuadratura de Gauss aproxima el integral de una función en un intervalo [a,b] centrado en cero mediante un cálculo numérico con menos operaciones y evaluaciones de la función. Se representa como una suma ponderada:

I \cong c_0f(x_0) + c_1f(x_1)

para la fórmula de dos puntos se tiene obtiene:

c_0 = c_1 = 1 x_0 = -\frac{1}{\sqrt{3}}, x_1 = \frac{1}{\sqrt{3}}

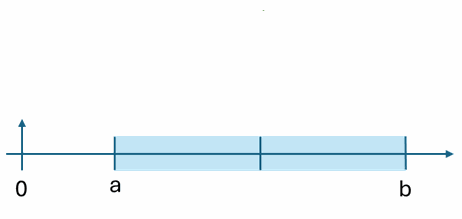

para un intervalo de evaluación desplazado en el eje x se requiere convertir los puntos al nuevo rango. Se desplaza el punto cero al centro del intervalo [a,b] y se obtiene:

x_a = \frac{b+a}{2} + \frac{b-a}{2}x_0 x_b = \frac{b+a}{2} + \frac{b-a}{2}x_1

con lo que el resultado aproximado del integral se convierte en:

I \cong \frac{b-a}{2}(f(x_a) + f(x_b))

cuya fórmula es semejante a una mejor aproximación de un trapecio, cuyos promedios de alturas son puntos internos de [a,b], concepto mostrado en la gráfica.


Video tutorial


Ejercicio

El algoritmo se desarrolla en un tramo en el intervalo [a,b] junto a la gráfica para mostrar el concepto. Para el ejemplo el integral buscado es:

\int_1^3 \sqrt{x} \sin(x) dx

que usando cuadratura de Gauss con un solo intervalo[a,b] tiene como resultado:

Integral:  2.03821975687
>>>

el resultado se puede mejorar aumentando el número de tramos en el intervalo [a,b]. Por ejemplo, el resultado usando 4 tramos el resultado es semejante al usar el método del trapecio con 128 tramos, lo que muestra el ahorro en calculos entre los métodos

Integral:  2.05357719003
>>>

Algoritmo con Python

Instrucciones usando la cuadratura de Gauss como una función

# Integración: Cuadratura de Gauss de dos puntos
# modelo con varios tramos entre [a,b]
import numpy as np
import matplotlib.pyplot as plt

# cuadratura de Gauss de dos puntos
def integraCuadGauss2p(funcionx,a,b):
    x0 = -1/np.sqrt(3)
    x1 = -x0
    xa = (b+a)/2 + (b-a)/2*(x0)
    xb = (b+a)/2 + (b-a)/2*(x1)
    area = ((b-a)/2)*(funcionx(xa) + funcionx(xb))
    return(area)

# INGRESO
fx = lambda x: np.sqrt(x)*np.sin(x)

# intervalo de integración
a = 1
b = 3
tramos = 4

# PROCEDIMIENTO
muestras = tramos+1
xi = np.linspace(a,b,muestras)
area = 0
for i in range(0,muestras-1,1):
    deltaA = integraCuadGauss2p(fx,xi[i],xi[i+1])
    area = area + deltaA
# SALIDA
print('Integral: ', area)

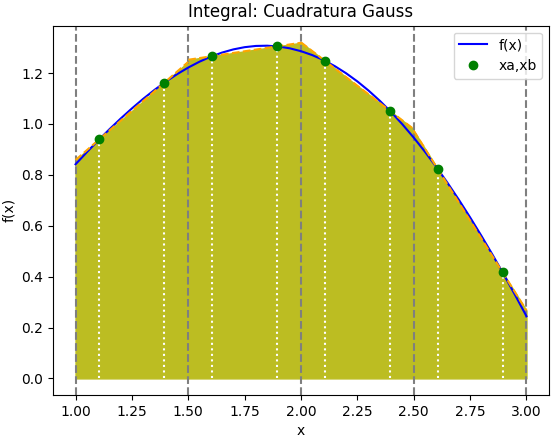

Gráfica por tramos

La gráfica que complementa el resultado anterior, se realiza añadiendo las intrucciones presentadas a continuación.

Considere que la gráfica es útil con pocos tramos en el intervalo[a,b]

# GRAFICAR por cada Segmento
# para concepto con pocos segmentos
x0 = -1/np.sqrt(3)
x1 = 1/np.sqrt(3)

# arregos para gráficas
xi = np.array([])
fi = np.array([])

xat = np.array([])
xbt = np.array([])

recta = np.array([])

muestrastramo = 10
subtramo = np.linspace(a,b,muestras)

for i in range(0,tramos,1):
    at = subtramo[i]
    bt = subtramo[i+1]

    xit = np.linspace(at,bt,muestrastramo)
    fit = fx(xit)

    xi = np.concatenate((xi,xit))
    fi = np.concatenate((fi,fit))

    # puntos xa y xb por tramo
    xa = (bt+at)/2 + (bt-at)/2*(x0)
    xb = (bt+at)/2 + (bt-at)/2*(x1)

    xat = np.concatenate((xat,[xa]))
    xbt = np.concatenate((xbt,[xb]))

    # Recta entre puntos x0 y x1 por tramo
    m = (fx(xb)-fx(xa))/(xb-xa)
    b0 = fx(xa)- m*xa
    linea = b0 + m*xit
    recta = np.concatenate((recta,linea))

# Marcadores 'o' de xa y xb por tramos
puntox = np.concatenate((xat,xbt))
puntoy = fx(puntox)

# Graficando
# Trazado de lineas
plt.plot(xi,recta, label = 'grado 1', color = 'tab:orange')
plt.fill_between(xi,0,recta, color='tab:olive')
plt.plot(xi,fi, label='f(x)', color = 'blue')

# Verticales para dividir los tramos
for j in range(0,len(subtramo),1):
    plt.axvline(subtramo[j], color='tab:gray')

# Marcadores de puntos xa y xb por tramos
for j in range(0,len(xat),1):
    plt.axvline(xat[j], color='w')
    plt.axvline(xbt[j], color='w')

plt.plot(puntox,puntoy, 'o', color='g')

plt.title('Integral: Cuadratura Gauss')
plt.xlabel('x')
plt.ylabel('f(x)')
plt.legend()

plt.show()
